Koliko su učinkovite Radiant Tube?

Moderna industrijska Zračna cijev sustavi koji rade u pećima za toplinsku obradu postižu toplinsku učinkovitost od 40 do 75% ovisno o konfiguraciji cijevi, tehnologiji plamenika, dizajnu peći i je li integriran sustav povrata topline. Kod rekuperativnih ili regenerativnih sustava plamenika, gornja granica ovog raspona proteže se do 75 do 85% — stvaranje rekuperiranih zračećih cijevnih peći među toplinski najučinkovitijim dostupnim konfiguracijama za neizravno grijanje plinom u primjenama u kontroliranoj atmosferi. (Izvor: Udruga za industrijsku opremu za grijanje, Smjernice za učinkovitost izgaranja; Sjevernoamerički priručnik za izgaranje, 3. izdanje, 1986.)

Učinkovitost radijacijske cijevi nije fiksni broj — to je dinamička karakteristika učinka određena međudjelovanjem učinkovitosti izgaranja, emisivnosti stijenke cijevi, povrata gornje linije dimnih plinova, geometrije peći i radne temperature. Razumijevanje svake od ovih varijabli i načina na koji međusobno djeluju ključno je za specificiranje, rad i održavanje sustava grijanja sa radijacijskim cijevima na njihovom maksimalnom produktivnom potencijalu. Odjeljci u nastavku detaljno ispituju svaku značajnu dimenziju učinkovitosti radijacijske cijevi, s određenim podacima i operativnim primjerima koji podupiru svaku točku.

Što je zračna cijev i zašto je učinkovitost važna

Radijacijski cijev neizravni je plinski grijaći element — obično zatvorena cijev od legiranog čelika ili keramike kroz koju prolazi plamen plamenika — koji se koristi u pećima s kontroliranom atmosferom za zagrijavanje radnih komada bez njihovog izlaganja proizvodima izgaranja. Cijev apsorbira toplinu izgaranja iz unutarnjeg plamena i zrači je prema van u komori peći i opterećenja, održavajući kontroliranu atmosferu (dušik, vodik, endotermni plin ili druge zaštitne atmosfere) koju zahtijeva proces toplinske obrade.

Pitanje učinkovitosti ključno je za odabir i rad radijacijske cijevi iz dva međusobno povezana razloga. Prvo, cijena goriva: izgaranje prirodnog plina najveći je pojedinačni operativni trošak u većini postrojenja za toplinsku obradu , a toplinska učinkovitost izravno određuje potrošnju plina po jedinici topline isporučenoj potrošaču. Postrojenje koje radi s 10 radijacijskih cijevnih peći s toplinskom učinkovitošću od 50 % umjesto 70 % troši 40 % više plina za isti proizvodni učinak — razlika u troškovima koja se dramatično povećava na industrijskoj razini tijekom godine dana rada. Drugi, vijek trajanja cijevi: radna učinkovitost utječe na raspodjelu temperature i vršnu temperaturu unutar cijevi, što izravno određuje stopu degradacije materijala cijevi i učestalost zamjene.

(Izvor: Ministarstvo energetike SAD-a, Energetski savjeti — Procesno grijanje: Poboljšajte svoj sustav izgaranja; IHEA priručnik za tehnologiju izgaranja.)

Temeljna jednadžba učinkovitosti

Toplinska učinkovitost radijacijske cijevi definirana je kao omjer topline isporučen u atmosferu peći i opterećenja prema ukupnoj toplini oslobođenoj izgaranjem ulaznog goriva. Izražava se kao:

Toplinska učinkovitost (%) = (Unos topline - Gubitak topline dimnih plinova - Ostali gubici) / Unos topline x 100

Dominantni mehanizam gubitka u bilo kojem plinskom zračećem cijevnom sustavu je toplina odvedena u ispušnim (dimnim) plinovima koji napuštaju cijev. U jednostavnoj ravnoj cijevi za zračenje bez povrata topline, temperature dimnih plinova na izlazu cijevi obično dosežu 800 do 1100 stupnjeva C na radnoj temperaturi peći od 900 do 1150 stupnjeva C — što predstavlja značajan dio izvorne topline izgaranja koja se neiskorištena ispušta u dimnjak. Ovo je primarni izazov učinkovitosti koji dizajneri sustava radijacijskih cijevi rješavaju kroz rekuperaciju, regeneraciju i optimizaciju geometrije cijevi.

Učinkovitost radijacijske cijevi prema vrsti konfiguracije

Geometrijska konfiguracija cijevi za zračenje — ravna, U-cijev, P-cijev, W-cijev ili rekuperativna jednostrana (SER) — primarna je strukturna varijabla koja određuje osnovnu toplinsku učinkovitost prije primjene bilo kakvog povrata topline. Svaka konfiguracija različito raspoređuje plamen i produkte izgaranja kroz duljinu cijevi, što utječe na jednolikost prijenosa topline i izlaznu temperaturu dimnih plinova.

Zašto su konfiguracije s više prolaza učinkovitije

Prednost učinkovitosti konfiguracije U, P i W cijevi u odnosu na ravne cijevi dolazi od povećanog vremena zadržavanja vrućih plinova izgaranja unutar cijevi prije ispuha. U ravnoj cijevi, vrući proizvod izgaranja jednom putuju duljinom cijevi prije nego izađu. U U-cijevi se isti plinovi preusmjeravaju natrag kroz paralelni povratni krak, čime se učinkovito udvostručuje dostupno vrijeme za prijenos topline na stijenku cijevi. Svaki dodatni prolaz izvlači više topline iz istih plinova izgaranja prije nego što dođu do dimovodnog kanala.

Termodinamička posljedica je mjerljivo niža izlazna temperatura dimnih plinova po jedinici duljine cijevi. Konfiguracija W-cijevi s istim ulazom plamenika i temperaturom peći kao ravna cijeva obično postiže izlaznu temperaturu dimnih plinova 150 do 250 stupnjeva C niže nego ravna konfiguracija — izravno prevođenje te temperaturne razlike u obnovljenu toplinu koja se isporučuje u peć umjesto da se ispušta u dimnjak. (Izvor: Flanagan, P.J., "Radiant Tubes — A Review," Journal of the Iron and Steel Institute, 1970; Steel Technology International Annual Review.)

Jednostrane rekuperativne cijevi: lider u učinkovitosti

Jednostrana rekuperativna (SER) radijacijska cijev predstavlja najviši standard učinkovitosti koji se može postići u konvencionalnoj tehnologiji radijacijske cijevi. U konfiguraciji SER, plamenik i izlaz dimnjaka nalaze se na istom kraju cijevi — plamenik ispaljuje središnju unutarnju cijev, proizvodi izgaranja se okreću na slijepom kraju i vraćaju se kroz prstenasti vanjski prostor koji okružuje unutarnju cijev, tijekom čega prethodno zagrijavaju dolazni zrak za izgaranje kroz stijenku unutarnje cijevi prije nego izađu na kraj plamenika. Ova integralna rekuperacija vraća značajan dio topline dimnih plinova i vraća je u zrak za izgaranje, smanjujući gorivo potrebno za održavanje određene temperature plamena.

SER cijevi s visokoučinkovitim metalnim rekuperatorima prethodno zagrijavaju zrak za izgaranje 400 do 650 stupnjeva C prije miješanja s gorivom na plameniku — predgrijavanje zraka za izgaranje koje poboljšava neto toplinsku učinkovitost za 15 do 25 postotnih bodova u usporedbi s istom geometrijom cijevi koja radi sa zrakom za izgaranje pri sobnoj temperaturi. (Izvor: WS Warmeprozesstechnik GmbH, "Self-Rekuperativni sustavi plamenika for Radiant Tubes," Heat Treatment of Metals, 2003; Gas Processors Association Engineering Data Book.)

Uloga učinkovitosti izgaranja u radu radijacijske cijevi

Toplinska učinkovitost cjelokupnog sustava radijacijske cijevi počinje s učinkovitošću izgaranja — potpunošću kojom se kemijska energija u plinu za gorivo oslobađa kao toplina plamenom plamenika unutar cijevi. Slaba učinkovitost izgaranja uzvodno od cijevi smanjuje toplinu dostupnu za prijenos na stijenku cijevi bez obzira na to koliko je dobro optimizirana geometrija cijevi.

Stehiometrija i višak zraka

Učinkovitost izgaranja plinskog plamenika kritično ovisi o omjeru zraka i goriva u točkom izgaranja. Stehiometrijsko izgaranje — teoretski savršeni omjer pri kojem se sav ugljik i vodič u gorivu oksidiraju s točno onim raspoloživim kisikom — oslobađa maksimalnu toplinu po jedinici goriva. U plamenici rade s malom viškom praksi zraka (obično 5 do 15% viška zraka za plamenike s prethodnom mješavinom u primjenama radijacijske cijevi) kako bi se osiguralo potpuno izgaranje i izbjeglo stvaranje ugljičnog monoksida.

Kazna učinkovitosti za višak zraka je jednostavna: svaki kubični metar viška zraka koji nije potreban za izgaranje i dalje se zagrijava plamenom i mora izaći iz cijevi kao vrući ispušni plin, noseći sa sobom toplinu koja nije nimalo pridonijela kemijskom izgaranju. Pri 10% viška zraka, smanjenje učinkovitosti izgaranja je skromno — otprilike 1 do 2 postotna boda na temperaturama peći nižim od 1000 stupnjeva C. Pri 30% viška zraka — uobičajena posljedica loše podešenih ili pokvarenih sustava upravljanja plamenikom — kazna se penje na 4 do 8 postotnih bodova , značajan gubitak učinkovitosti koji se može potpuno izbjeći. (Izvor: Ministarstvo energetike SAD-a, proračuni učinkovitosti izgaranja, informativni list o energetskoj učinkovitosti i obnovljivoj energiji.)

Praćenje kisika u dimnim plinovima

Praktičan alat za održavanje učinkovitosti izgaranja u sustavima radijacijskih cijevi je kontinuirano praćenje sadržaja kisika u dimnim plinovima na izlazu cijevi pomoću kalibriranog analizatora kisika od cirkonijevog oksida. Ciljani sadržaj kisika u dimnim plinovima iz dobro podešenog plamenika s radijacijskom cijevi je 1,5 do 3,5% O2 po volumenu — ukazuje na blago siromašno (višak zraka) izgaranje bez značajnog gubitka kisika. Sustavi s automatiziranom kontrolom doziranja kisika — gdje se omjer goriva i zraka kontinuirano prilagođava kako bi se održao ciljani kisik u dimnim plinovima — dosljedno postižu veću učinkovitost izgaranja od ručno postavljenih sustava i vraćaju dodatnu vrijednost učinkovitosti precizne kontrole zraka i goriva.

Dizajn plamenika i karakteristike plamena

Dizajn plamenika koji se koristi u zračnoj cijevi duboko utječe na učinkovitost izgaranja i raspodjelu topline duž duljine cijevi. Plamenici velike brzine koji usmjeravaju plamen aksijalno niz cijev postižu visoku turbulenciju i brzo miješanje, potičući potpuno izgaranje unutar kratke duljine plamena. Plamenici s niskim NOx koji koriste postupno izgaranje (primarna zona bogata gorivom praćena ubrizgavanjem sekundarnog zraka) produkuju plamen i ravnomjernije raspoređuju toplinu duž cijevi, smanjujući vršne temperature vrućih točaka koje ubrzavaju degradaciju materijala cijevi — poboljšavajući toplinsku ujednačenost i radni vijek cijevi, iako ponekad uz male troškove učinkovitosti izgaranja u rasponu od 1 do 2 stupnja boda. (Izvor: Baukal, C.E., "Industrial Burners Handbook," CRC Press, 2003.)

Sustavi za povrat topline: mogućnosti rekuperacije i regeneracije

Povrat topline iz ispušnih plinova radijacijske cijevi najutjecajniji je pojedinačni zahvat za poboljšanje ukupne učinkovitosti sustava. Dvije glavne tehnologije povrata topline primjenjuju se na sustave sa zračećim cijevima: rekuperativni sustavi (koji kontinuirano prenose toplinu iz dimnog plina u dolazni zrak za izgaranje kroz vremenski izmjenjivač topline) i regenerativni sustavi (koji koriste izmjenično skladište vruće šljunčane podloge ili keramičke matrice za apsorpciju i otpuštanje ispušne topline u određenim ciklusima).

Rekuperativni sustavi plamenika

Rekuperativni zračeći cijevni plamenik uključuje metalni izmjenjivač topline — obično izrađen od visokotemperaturnog legiranog čelika ili silicijevog karbida — kroz koji vrući ispušni plinovi prolaze na svom putu do dimnjaka, a dolazni zrak za izgaranje prolazi u suprotnom smjeru (suprotno). Ovaj protustrujni dodatak topline prethodno zagrijava zrak za izgaranje prije nego što uđe u plamenik, smanjujući energiju potrebnu za postizanje temperature plamena potrebne za proces.

Povećanje učinkovitosti rekuperacije izravno je povezano s postignutom temperaturom zagrijavanja zraka za izgaranje:

• Zrak za izgaranje prethodno zagrijan na 200 stupnjeva C: Ušteda goriva od približno 10 do 13% u usporedbi s izgaranjem hladnim zrakom na temperaturi peći od 1000 stupnjeva C
• Zrak za izgaranje prethodno zagrijan na 400 stupnjeva C: Ušteda goriva od približno 20 do 25%
• Zrak za izgaranje prethodno zagrijan na 600 stupnjeva C: Ušteda goriva od približno 32 do 38%

(Izvor: Thekdi, A. i Nimbalkar, S.U., "Oporaba topline industrijskog otpada — potencijalne primjene", Ured za energetsku učinkovitost i obnovljivu energiju Ministarstva energetike SAD-a, 2014.)

Praktična gornja granica temperature predgrijanja metalnog rekuperatora ograničena je visokotemperaturnim mehaničkim svojstvima materijala rekuperatora — standardni rekuperatori od austenitnog nehrđajućeg čelika ograničeni su na približno 700 stupnjeva C ulazne temperature dimnih plinova; Keramički rekuperatori od silicij-karbida mogu podnijeti ulazne temperature do 1300 stupnjeva C za visokotemperaturne primjene u pećima.

Regenerativni sustavi plamenika

Regenerativni zračeći cijevni plamenici koriste parove plamenika koji blijedo naizmjenično — dok jedan plamenik pali kroz svoju zračeću cijev, dimni plin sa suprotnog kraja uvlači se kroz keramički podlogu ili saćastu matricu koja apsorbira ispušnu toplinu. Kada se ciklus paljenja obrne, svježi zrak za izgaranje za plamenik koji tek pali prolazi kroz vruću keramičku podlogu, apsorbira pohranjenu ispušnu toplinu i ulazi u zonu izgaranja na vrlo visokoj temperaturi.

Regenerativni sustavi postižu višu temperaturu predgrijanja zraka za izgaranje od rekuperativnih sustava — obično 800 do 1000 stupnjeva C predgrijati na temperaturama peći od 1000 do 1200 stupnjeva C — čime se postiže ušteda goriva od 40 do 55% u usporedbi sa izgaranjem hladnim zrakom pri ekvivalentnim uvjetima procesa. To čini sustav regenerativnih radijacijskih cijevi najučinkovitijom konfiguracijom dostupnom za kontinuirane postupke toplinske obrade na visokim temperaturama. Kompromis je povećan kapitalni trošak, složeniji sustavi upravljanja i veći zahtjevi za održavanjem sklopova preklopnih ventila i keramičkih medija koji su jedinstveni za regenerativne sustave plamenika. (Izvor: Patel, N. et al., "Tehnologija regenerativnog plamenika za peći za toplinsku obradu," časopis Thermal Processing, 2015.)

Materijal cijevi i njegov učinak na učinkovitost zračenja

Materijal od kojeg je izrađena radijacijska cijev utječe na učinkovitost kroz dva mehanizma: emisivnost površine cijevi (koja određuje koliko učinkovito zrači toplinu na opterećenje peći) i toplinsku vodljivost cijevi i maksimalnu radnu temperaturu (koje određuju koliko se toplina može prenijeti kroz stijenku cijevi prije nego što degradacija materijala ograniči radni intenzitet).

Emisivnost i prijenos topline zračenjem

Zračeća cijev prenosi toplinu u svoju okolinu prvenstveno toplinskim zračenjem — emisijom elektromagnetske energije s površine vruće cijevi na hladnije stijenke peći i izratka. Učinkovitost ovog prijenosa zračenja određena je emisivnošću površine cijevi (epsilon), bezdimenzionalnom vrijednošću između 0 i 1, gdje 1 predstavlja savršen radijator crnog tijela.

Zračeni toplinski tok s površine cijevi opisan je Stefan-Boltzmannovim zakonom:

Q = epsilon x sigma x A x (T_cijev na stupanj 4 - T_peć na stupanj 4)

Gdje je sigma Stefan-Boltzmannova konstanta (5,67 x 10 na potenciji -8 W/m2K4), A je površina cijevi, T_tube je apsolutna temperatura površine cijevi, a T_furnace je apsolutna temperatura peći. Ovisnost o temperaturi četvrte snage znači da čak i mala povećanja površinske temperature cijevi proizvode velika povećanja zračenog toplinskog toka — i da emisivnost, koja umnožava cijeli izraz zračenja, ima izravan i linearan učinak na izlazu zračne snage. (Izvor: Incropera, F.P. et al., "Fundamentals of Heat and Mass Transfer," 7th Edition, Wiley, 2011.)

Vrijednosti emisivnosti prema materijalu cijevi

Površinsko stanje i degradacija emisivnosti

Emisivnost nije fiksno svojstvo materijala cijevi — mijenja se s vremenom s površinskim stanjem. Svježe proizvedena radijacijska cijev od legure razvija sloj kromovog oksida na svojoj površini tijekom početnog rada na visokoj temperaturi (postupak koji se naziva kondicioniranje ili začinjanje) koji zapravo povećava emisivnost u usporedbi s uglačanom površinom kao što je proizvedena. Ovaj sloj kamenca - obično debljine od 10 do 50 mikrometara - ima vrijednosti emisivnosti u rasponu od 0,85 do 0,92, što je više od površine metalne legure koja leži ispod 0,70 do 0,80. Ispravno kondicionirane cijevi za zračenje od legure stoga su zračne učinkovitije od novih, nekondicioniranih cijevi — što je kontraintuitivno otkriće koje naglašava važnost ispravnih postupaka puštanja u pogon.

Međutim, kako cijevi stare, kamenac se nastavlja rasti izvan optimalnog zaštitnog sloja i počinje se ljuštiti, a unutarnja karburizacija i oksidacija degradiraju stijenku cijevi. Cijevi s velikim kamencem, unutarnje karburizirane cijevi mogu razviti smanjenu efektivnu toplinsku vodljivost stijenke koja smanjuje prijenos topline sa strane izgaranja na vanjsku površinu koja zrači, djelomično nadoknađujući prednost emisivnosti razvijenog sloja kamenca.

Raspodjela temperature i njen utjecaj na učinkovitost

Jednolikost raspodjele temperature duž duljine radijacijske cijevi je i parametar učinkovitosti i parametar kvalitete. Neravnomjerna raspodjela temperature gubi dostupnu površinu cijevi za prijenos topline i stvara koncentracije toplinskog naprezanja koje ubrzavaju degradaciju materijala cijevi.

Problem vruće zone u cijevima s jednim prolazom

U ravnoj (jednoprolaznoj) cijevi za zračenje, plamen iz plamenika je najtopliji odmah nizvodno od vrha plamenika, stvarajući lokaliziranu vruću zonu u prvih 20 do 30% duljine cijevi gdje temperatura značajno premašuje ostatak cijevi. Ova vruća zona može doseći temperaturu 100 do 200 stupnjeva C iznad prosječne temperature površine cijevi , stvarajući područje intenzivnog toplinskog naprezanja i ubrzane oksidacije i puzanja koje je najčešća početna točka kvara radijacijske cijevi u konfiguracijama s jednim prolazom.

Vruća zona također predstavlja oblik gubitka učinkovitosti — ekstremno visoka temperatura ove zone lokalno uzrokuje vrlo visok intenzitet zračenja, ali većina duljina cijevi ispod vruće zone znatno je hladnija nego što je potrebno za prijenos učinkovite toplinske linije. Ukupni prijenos topline iz cijevi stoga je manje ravnomjerno raspoređen nego što bi isti unos topline proizveo u konfiguraciji s više prolaza ili postupnim izgaranjem s niskim NOx.

Nisko-NOx stupanj plamena i ujednačenost temperature

Tehnologija plamenika s niskim razinom dušikovih oksida, izvorno razvijena za smanjenje emisije dušikovog oksida izgaranja plina, ima povoljan popratni učinak stvaranja ravnomjernije raspodjele temperature duž duljine cijevi. Postepenim izgaranjem - izgaranjem goriva u dvije ili tri uzastopne zone duž cijevi umjesto u koncentriranom primarnom plamenu - vršna temperatura se smanjuje, a oslobađanje topline raspoređuje se na dužu duljinu cijevi. U primjenama radijacijskih cijevi, ovo proizvodi:

• Smanjenje vršne temperature površine cijevi od 50 do 100 stupnjeva C u vrućoj zoni u usporedbi s konvencionalnim jednostupanjskim plamenicima pri jednakom unosu topline
• Poboljšanje ujednačenosti temperature — može se poboljšati standardna devijacija temperature površine cijevi duž duljine cijevi 80 do 120 stupnjeva C za konvencionalne plamenike do 30 do 50 stupnjeva C za dobro osmišljene plamenike sa stupnjevitim izgaranjem
• Produljenje vijeka trajanja cijevi 20 do 40% u vrućoj zoni zbog smanjene vrsne temperature i ciklusa toplinskog naprezanja

(Izvor: Baukal, C.E. i Waibel, R.T., "NOx priručnik za metalnu industriju," Tehničko izvješće Instituta za istraživanje plina; Laboratories American Gas Association.)

Čimbenici dizajna peći koji utječu na učinkovitost radijacijske cijevi

Učinkovitost koja pruža sustav radijacijskih cijevi ne ovisi samo o dizajnu cijevi i plamenika već o tome kako je niz cijevi integriran u strukturu peći. Nekoliko čimbenika dizajna peći značajno utječe na toplinsku učinkovitost sustava.

Razmak cijevi i faktor pogleda na peć

Faktor pogleda između niza radijacijskih cijevi i opterećenja peći — geometrijski parametar koji opisuje udio zračenja koji napušta površinu cijevi izravno dolazi do opterećenja — određuje koliko učinkovito izraćena energija cijevi zagrijava radni komad. Preširoko razmaknute cijevi ostavljaju velike površine bočne stijenke peći izravno izložene opterećenju, uzrokujući da opterećenje izmjenjuje zračenje s hladnom stijenkom peći, a ne s površinom vruće cijevi. Preblizu razmaknute cijevi jedne druge blokiraju pogled na opterećenje (izmjena zračenja između cijevi) i površinu otpadne cijevi na zagrijavanje susjednih cijevi, a ne obratka.

Optimalni razmak cijevi u zračnoj cijevnoj peći obično se određuje vanjskim promjerom cijevi (OD) i visinom peći. Uobičajeno pravilo projektiranja je da se cijevi razmaknu od središta do središta od 2 do 3 puta OD cijevi kada su cijevi postavljene na bočne stijenke peći, s opterećenjem postavljenim na udaljenosti približno jednakoj 1 do 1,5 puta veći od razmaka cijevi s lica cijevi. Ova geometrija maksimizira kombinirani faktor gledanja niza cijevi na opterećenje uz održavanje odgovarajućeg pristupa zraku za izgaranje i dovod goriva. (Izvor: Trinks, W. i Mawhinney, M.H., "Industrijske peći", svezak 1, 6. izdanje, Wiley, 2003.)

Izolacija peći i toplinska masa

Kvaliteta izolacije stijenke peći izravno utječe na učinkovitost sustava kroz dva mehanizma. Loša izolacija uzrokuje značajan gubitak topline kroz zidove i krov peći — toplinu koju stvaraju radijacijske cijevi, ali izlazi kroz strukturu umjesto da zagrije teret. Ovaj gubitak stijenke izravnan je odbitak učinkovitosti od topline koju isporučuju cijevi. Izolacija od keramičkih vlakana u suvremenoj konstrukciji peći postiže vrijednost toplinskog toka stijenke od 500 do 1.500 W/m2 na radnoj temperaturi, u usporedbi s 3000 do 6000 W/m2 za starije zidove peći izolirane ciglom — smanjenje gubitka gornje linije zidova od 60 do 75% što se izravno prevodi u poboljšanu ukupnu učinkovitost sustava.

Toplinska masa peći — toplinska energija pohranjena u stijenkama i strukturi peći koja se mora dostaviti prije nego što peć postigne dosegnu radnu temperaturu od hladnoće — utječe na učinkovitost prvenstveno u šaržnim operacijama peći s čestim ciklusima zagrijavanja. Peći od opeke visoke toplinske mase zahtijevaju znatno više energije goriva po ciklusu da bi se peć zagrijala na temperaturu nego konstrukcije izolirane keramičkim vlaknima niske toplinske mase. Za šaržne operacije s više od jednog zagrijavanja po smjeni, energija goriva potrošena za zagrijavanje strukture peći može predstavljati 10 do 20% ukupna potrošnja goriva — komponenta učinkovitosti koja se često zanemaruje u usporedbama sustava koji se fokusiraju samo na radnu učinkovitost u stabilnom stanju.

Dimni kanali i gubici u dimnjaku

Na učinkovitost povrata topline iz dimnih plinova utječe i na dizajn kanala između ispušnih cijevi za zračenje i rekuperatora ili dimnjaka. Dugački, neizolirani kanali dimnih plinova dopuštaju vrućim ispušnim plinovima da se ohlade prije nego što dođu do rekuperatora, smanjujući dostupnu temperaturnu pokretačku snagu za zagrijavanje zraka i rasipanje topline u okoliš. Dobro osmišljeni sustavi izoliraju kanale dimnih plinova keramičkim vlaknima ili mineralnom vunom, smanjujući gubitak topline u kanalima i čuvajući temperaturu dimnih plinova za maksimalnu učinkovitost rekuperacije.

Praćenje i održavanje učinkovitosti radijacijske cijevi u servisu

Učinkovitost radijacijske cijevi nije statična — mijenja se kontinuirano tijekom radnog vijeka sustava cijevi i plamenika. Sustavno praćenje i preventivno održavanje ključne su kako bi se spriječilo smanjenje učinkovitosti od projektirane vrijednosti kako se oprema stari i uvjeti procesa mijenjaju.

Ključni pokazatelji učinkovitosti sustava radijacijskih cijevi

Sljedeći mjerljivi parametri omogućuju procjenu učinkovitosti sustava radijacijskih cijevi u stvarnom vremenu i periodično:

• Temperatura dimnih plinova na izlazu cijevi: Najizravniji pokazatelj učinkovitosti povrata topline. Rastuća izlazna temperatura dimnih plinova pri konstantnoj temperaturi peći ukazuje na pogoršanje performansi rekuperatora, prekomjeran viši zrak ili povećan gubitak topline iz peći koja zahtijeva dodatnu snagu plamenika. Povećanje izlazne temperature dimnih plinova od 10 stupnjeva C obično predstavlja približno Smanjenje toplinske učinkovitosti od 0,5 do 1,0%. .
• Sadržaj kisika u dimnim plinovima: Kontinuirano mjereno kalibriranim analizatorom cirkonijevog oksida. Vrijednosti stalno iznad 4 do 5% O2 ukazuju na prekomjeran viši zrak i nepotreban gubitak topline u struji ispušnih plinova. Vrijednosti ispod 1% O2 ukazuju na substehiometrijsko izgaranje s rizikom od stvaranja ugljičnog monoksida i nepotpunom učinkovitošću izgaranja.
• Temperatura zagrijavanja zraka za izgaranje: Za sustave s rekuperacijom, pad temperature zagrijavanja zraka za izgaranje pri konstantnim uvjetima ulaza dimnih plinova ukazuje na zaprljanost rekuperatora, nakupljanje kamenca na površinama za prijenos topline ili degradaciju materijala rekuperatora.
• Potrošnja goriva po jedinici proizvodnje: Ultimativna integrirana metrika učinkovitosti — specifična potrošnja goriva (MJ/kg obrađenih dijelova) prati cjelokupni sustav uključujući peć, cijevi, plamenike i povrat topline u odnosu na stvarni učinak proizvodnje. Rast specifične potrošnje goriva vodeći je pokazatelj da su potrebne intervencije za poboljšanje učinkovitosti.
• Temperatura površine cijevi (mjerena pirometrom ili termoelementom): Praćenje površinske temperature cijevi na višem točku duž duljine identificira vruće točke koje ukazuju na udar plamena, izobličenje geometrije cijevi ili nakupljanje unutarnjeg kamenca koje utječu na prijenos topline.

Radnje održavanja koje čuvaju učinkovitost

Sljedeće planirane radne održavanja održavaju učinkovitost sustava radijacijske cijevi na ili blizu projektiranih vrijednosti tijekom cijelog radnog vijeka cijevi:

1. Kalibracija omjera zrak-gorivo plamenika: Godišnja ili dvogodišnja kalibracija kontrole zraka za izgaranje pomoću kalibriranog analizatora dimnih plinova, prilagođavanje omjera zraka/gorivo ciljne razine viška zraka i dokumentiranje postavki. Odstupanje regulacije plamenika jedan je od najčešćih uzroka degradacije učinkovitosti u pogonskim sustavima.
2. Čišćenje rekuperatora: Uklanjanje i čišćenje unutarnjih površina za izmjenu topline rekuperatora radi uklanjanja prašine, kamenca i naslaga proizvoda izgaranja koji se nakupljaju i smanjuju koeficijent prijenosa topline. Za većinu industrijskih okruženja prikladno je godišnje čišćenje tijekom planiranih obustava radi održavanja; jako kontaminirana okruženja (ljevaonice, kovanje) mogu zahtijevati češće čišćenje.
3. Vizualni i dimenzijski pregled cijevi: Periodična provjera vanjske površine cijevi radi iskrivljenja, vrućih točaka (vidljivih kao varijacija boje ili promjena uzorka ljuski) i početka makropukotine. Unutarnji pregled pomoću boroskopske kamere otkriva naugljičenje, unutarnju oksidaciju i oštećenje od plamena koje nije vidljivo izvana.
4. Pregled dimovodnog sustava: Provjera propuštanja zraka u svim kanalima dimnih plinova (što razrjeđuje dimni plin i smanjuje njegovu temperaturu, smanjujući rad rekuperatora) i potvrđivanje jesu li kontrole propuha dimnjaka ispravno postavljene.
5. Zamjena istrošenih dijelova cijevi: Proaktivna zamjena dijelova cijevi koji pokazuju stanje, izobličenje ili unutarnje naugljičenje prije nego što dođe do kvara — planirane zamjene tijekom planiranih obustava zbog održavanja koštaju djelić hitnih zamjena tijekom prekida proizvodnje.

Usporedba učinkovitosti: radijacijske cijevi naspram izravnog i električnog grijanja

Razumijevanje učinkovitosti radijacijske cijevi zahtijeva kontekst — kako se može usporediti s alternativnim tehnologijama grijanja koje joj se nalaze u industrijskim aplikacijama toplinske obrade?

Električno otporno grijanje postiže veću učinkovitost na mjestu korištenja plinskih radijacijskih cijevi kada se mjeri na osnovi električnog unosa. Međutim, kada se razmatra primarna energetska učinkovitost — uzimajući u obzir gubitke učinkovitosti u proizvodnji i prijenosu električne energije (obično 35 do 40% učinkovitosti proizvodnje za elektrane na fosilna goriva u prosjeku mreže) — primarna energetska učinkovitost grijanja električnim otporom na razini proizvodnje je samo 30 do 35%, u usporedbi sa 60 do 85% za zračne cijevi s rekuperiranim plinom na točki izgaranja goriva. Na tržištima s velikim prodorom obnovljive električne energije, ova usporedba primarne energije mijenja se u korist električnog grijanja — što je sve važnije razmatranje kako se mreže dekarboniziraju. (Izvor: IEA World Energy Outlook; EPA podaci o učinkovitosti proizvodnje električne energije.)

Za primjenu toplinske obrade u kontroliranoj atmosferi — naugljičavanje, karbonitriranje, neutralno otvrdnjavanje, žarenje i kaljenje — radijacijska cijev ostaje poželjna kombinacija atmosferske kompatibilnosti i učinkovitosti na plin , s rekuperiranim konfiguracijama koje isporučuju primarnu energetsku učinkovitost koja se približava električnom otpornom grijanju kada se primijeni obračun izvora energije.

Praktični koraci za poboljšanje učinkovitosti za postojeće instalacije radijacijskih cijevi

Za postrojenja koja koriste postojeće zračne cijevne peći koje nisu optimizirane za maksimalnu učinkovitost, sljedeće mjere nude najznačajnija i poboljšana poboljšanja, rangirana prema tipičnom razdoblju povrata.

Optimizacija omjera zraka i goriva plamenika

Trošak implementacije: nizak. Razdoblje povrata: odmah. Jedna sesija mjerenja analize izgaranja i podešavanja plamenika, korištenjem prijenosnog analizatora dimnih plinova kalibriranog za istovremeno mjerenje O2, CO, CO2 i učinkovitosti izgaranja, može povratiti 5 do 15% potrošnje goriva u sustavima koji su radili sa slabom kontrolom zraka i goriva. Ovo je najpristupačnija intervencija učinkovitosti koja se najbrže vraća i trebala bi biti prva radnja u bilo kojem programu poboljšanja učinkovitosti radijacijske cijevi.

Ugradnja ili nadogradnja rekuperatora

Trošak izvedbe: umjeren do visok (15 000 do 80 000 USD ovisno o veličini i konfiguraciji cijevi). Razdoblje povrata: 12 do 36 mjeseci po tipičnim industrijskim cijenama prirodnog plina. Ugradnja rekuperativnog sustava plamenika na prethodno nerekuperiranu radijacijsku cijev može smanjiti potrošnju goriva za 20 do 35% na radnim temperaturama od 900 do 1050 stupnjeva C. Za peći s mnogo radijacijskih cijevnih plamenika (8 do 20 plamenika po peći tipično je za konstrukcije s kontinuiranim trakom ili valjkom), ukupna ušteda goriva je znatna, a razdoblja povrata su shodno tome kratka.

Poboljšanje brtve peći

Infiltracija zraka u komore peći kroz brtve na vratima, priključke za elektrode, prodore termoelemenata i otvore transportera uzrokuje dvije kazne za učinkovitost: razrjeđuje kontroliranu atmosferu (povećava potrošnju atmosferskog plina) i dovodi hladan zrak koji radijacijske cijevi moraju grijati, povećavajući potrošnju goriva bez produktivnog učinka. Sustavno brtvljenje putova infiltracije zraka — upotrebom brtvi od užeta od keramičkih vlakana na vratima, brtvila za pročišćavanje na otvorima transportera i pakiranje od mineralne vune na prodorima instrumenata — može smanjiti potrošnju goriva za 5 do 12% u starijim pećima s oštećenim brtvljenjem.

Nadogradnja izolacije

Zamjena dotrajale vatrostalne opeke izolacijskim modulom od keramičkih vlakana na zidovima i krovu peći smanjuje gubitak topline u stacionarnom stanju i toplinsku masu istovremeno, poboljšavajući i kontinuiranu radnu učinkovitost i učinkovitost šaržnog ciklusa. Za peći starije od 15 do 20 godina s izvornom izolacijom od opeke, nadogradnja izolacije obično postiže uštedu goriva od 15 do 25% s rokom povrata od 2 do 5 godina ovisno o veličini peći i radnim satima. (Izvor: Program industrijskih tehnologija DOE, "Smanjenje i povrat otpadne topline za poboljšanje učinkovitosti peći"; Tehnički bilten IHEA o izolaciji peći.)

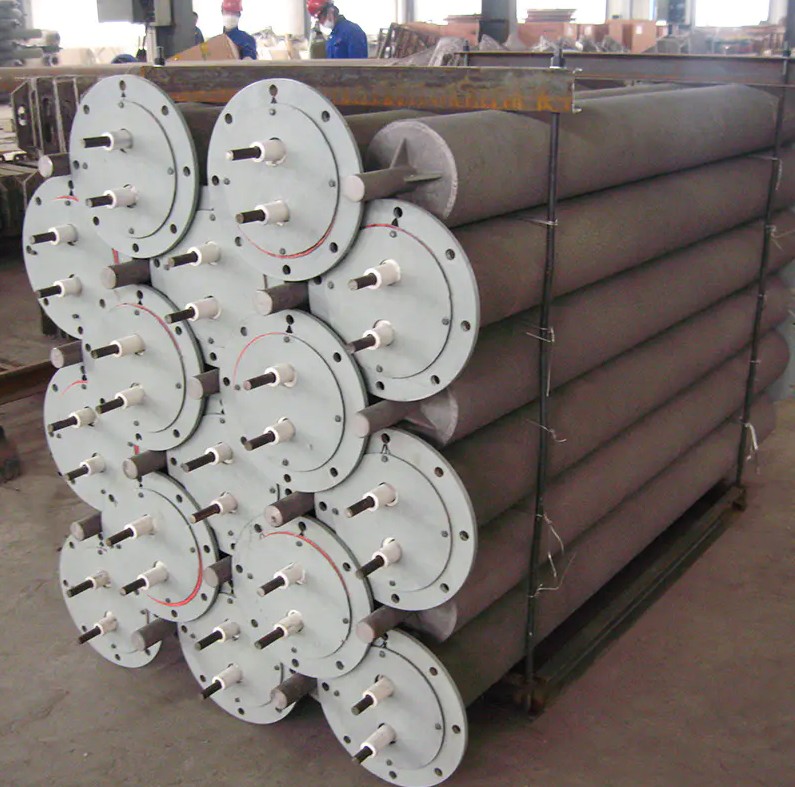

Naša serija Radiant Tube: inženjerska učinkovitost u svakoj komponenti

Naš Zračna cijev Asortiman proizvoda dizajniran je i proizveden s toplinskom učinkovitošću i vijekom trajanja kao jednakim inženjerskim prioritetima. Svaki cijev u našoj seriji proizveden je od pažljivo odabranih legura nikla s visokim udjelom kroma — uključujući HK40, HP modificirane i 35Cr-45Ni kvalitete — s kontrolom sastava i kvalitetom lijevanja optimiziranom za visoku površinsku emisivnost, nisku unutarnju stopu oksidacije i otpornost na puzanje koji maksimiziraju i učinkovitost zračenja i životni vijek u zahtjevnim kontinuiranim okruženjima peći.

Ključne inženjerske značajke naše serije radijacijskih cijevi koje podržavaju radnu učinkovitost uključuju:

• Precizna kontrola sastava legure osiguranje dosljednih razina kroma i nikla koje proizvode optimalnu zaštitnu oksidnu skalu s vrijednostima emisivnosti u rasponu od 0,82 do 0,91 nakon kondicioniranja — maksimiziranje intenziteta zračenja pri bilo kojoj danoj temperaturi stijenke cijevi
• Kontrolirana tolerancija debljine stijenke i promjera koji osiguravaju točno pristajanje sa sklopovima plamenika i spojevima rekuperatora, održavajući cjelovitost brtve koja skup premosnicu dimnih plinova i čuva učinkovitost povrata topline
• Cijeli niz konfiguracija cijevi — geometrije ravne, U-cijevi, P-cijevi i W-cijevi — kako bi odgovarale specifičnom rasporedu peći i cilju učinkovitosti svake instalacije, s dostupnim prilagođenim duljinama i radijusima savijanja za optimizaciju omjera površine materijala i cijevi
• Površinska obrada i konzistentnost dimenzija od proizvodnje centrifugalnog lijevanja koja proizvodi jednoliku varijaciju debljine stijenke ispod 8% i glatke unutarnje površine provrta koje minimiziraju otpor protoka plina izgaranja — pridonoseći ravnomjernom razvoju plamena i raspodjeli topline duž duljine cijevi.
• Vrste legure za visoke temperature za SER i rekuperativne primjene — gdje je zrak za izgaranje prethodno zagrijan na 400 do 650 stupnjeva C prije plamenika, materijali cijevi u blizini kraja plamenika moraju izdržati povećano toplinsko opterećenje; naše vrhunske vrste legura održavaju strukturni integritet u ovim uvjetima za produljene servisne intervale
• Certificiranje materijala i potpuna sljedivost — potvrde o kemijskom sastavu, podaci o ispitivanju mehaničkih svojstava i zapisi o nerazornom pregledu prateći svaku isporuku cijevi, podržavajući zahtjeve kvalifikacije materijala za operacije toplinske obrade u zrakoplovstvu, automobilskoj industriji i obrani

Bilo da je primijenjena kontinuirana automobilska linija za naugljičavanje velikog volumena gdje je trošak goriva u jedinici prerađene primarna ekonomska metrika, precizna peć za kaljenje u svemiru gdje je dominantan zahtjev za ujednačenost temperature ili specijalna peć za sinteriranje keramike koja radi na maksimalnoj temperaturnoj sposobnosti tehnologije SiC cijevi, naša serija radijantnih cijevi pruža kvalitetu materijala i geometrijsku preciznu potrebnu rad uz maksimalnu učinkovitost tijekom cijele usluge cijevi život.
