Kako rade zračeći cijevni grijači? Potpuni tehnički vodič za kupce

Zračenje cijevnog grijača je plinski infracrveni sustav grijanja koji proizvodi toplinu izgaranjem goriva unutar zatvorenih metalnih cijevi i zračenjem toplinske energije izravno na objekte, ljude i podove ispod njega. Za razliku od grijalice s prisilnim zrakom, koja zagrijava cijeli volumen zraka u zgradi, zračna cijevna grijalica emitira infracrvene valove koji putuju u ravnim linijama dok ne dosegnu čvrstu površinu. Pod, strojevi i osobe upijaju to zračenje i otpuštaju toplinu natrag u svoju okolinu. Za inženjere pogona i upravitelja pogona, praktičan rezultat je brži odgovor na udobnost, nižu potrošnju goriva i nižu temperaturu na razini poda u velikim industrijskim zgradama.

Kako zračeći cijevni grijač pretvara gorivo u toplinu

Potpuni radni slijed zračnog cijevnog grijača može se svesti na četiri jasno definirana stupnja.

1. Plamenik miješa prirodni plin ili propan s kontroliranom količinom zraka za izgaranje i pali smjesu.
2. Plamen i vrući plinovi izgaranja putuju kroz dugu cijev od čelika ili legure otporne na toplinu, postupno zagrijavajući stijenku cijevi iznutra.
3. Vanjska površina cijevi postiže temperaturu od otprilike 800°F do 1000°F i počinje ispuštati infracrveno zračenje.
4. Infracrvena energija kreće se kroz zrak bez zagrijavanja, udara u pod i opremu i izravno zagrijava te površine.

Ta završna faza je značajka koja definira grijanje zračenjem. Konvekcijski grijač ovisi o toplom zraku koji se diže prema krovu, raslojavajući se u slojevima i ostavljajući hladnu zonu u blizini utovarne platforme ili radnog stola. Zračeće cijevi zaobilaze taj problem isporukom energije izravno u okupiranu zonu. Zrak se zagrijava tek nakon što pod i oprema odaju pohranjenu toplinu. To omogućuje da se termostat postavi nekoliko stupnjeva niže za istu percipiranu udobnost, zbog čega mnoge instalacije prijavljuju uštedu goriva od 25 do 40 posto u usporedbi sa sustavima s prisilnim zrakom.

Gore prikazane uštede tipični su rasponi prijavljeni u industrijskim postrojenjima, a ne zajamčene vrijednosti. Stvarni rezultat ovisi o visini stropa, uvjetima propuha, razini izolacije i učestalosti otvaranja vrata za utovar. Zgrade s visokim stropovima i velikim volumenom zraka najbolje reagiraju na grijanje zračenjem jer nema potrebe grijati zrak koji će se jednostavno nakupljati u blizini krova. Objekti s čestim otvaranjem vrata također imaju koristi, jer energija zračenja ponovno uspostavlja toplinu na razini poda brzo nakon ulaska hladnog zraka. Sustav s prisilnim prozračivanjem potrošit će mnogo više vremena na ponovno zagrijavanje cjelokupnog unutarnjeg volumena zraka nakon svakog ciklusa otvaranja vrata. Ove karakteristike rada čine pristup zračenju posebno atraktivnim u logističkim i proizvodnim okruženjima gdje čišćenje zraka i visina zgrade djeluju protiv konvencionalnog grijanja. Za objekte koji također trebaju procesnu toplinu ili komponente peći, ista tehnologija legure otporne na toplinu koja se nalazi u radijacijskim cijevima koristi se u srodnoj opremi, zbog čega mnogi kupci počinju s detaljan vodič za osnove radijacijske cijevi prije pisanja njihove specifikacije.

Ključne komponente zračećeg cijevnog grijača

Tipičan sustav grijanja sa radijacijskom cijevi izgrađen je od malog broja robusnih komponenti. Razumijevanje svakog od njih pomaže u određivanju prave jedinice i kasnijem dijagnosticiranju problema.

Plamenik i sustav upravljanja

Plamenik je srce sustava. Uvlači primarni zrak, miješa ga s prirodnim plinom ili propanom u kontroliranom omjeru i pali smjesu unutar cijevi plamenika. Upravljački sustav uključuje plinski ventil, modul za paljenje, senzor plamena i termostat ili sučelje za upravljanje zgradom. Plamenici mogu raditi u jednostupanjskom, dvostupanjskom ili modulirajućem načinu rada. Dvostupanjski i modulirajući plamenici poboljšavaju učinkovitost smanjenjem unosa goriva kada prostor ne treba puni učinak.

Zračna cijev i reflektor

Sama radijacijska cijev proizvedena je od čelika otpornog na toplinu ili visokolegiranog nehrđajućeg čelika u ravnoj geometriji, U obliku ili W obliku. Plinovi izgaranja putuju kroz cijev i podižu temperaturu njezine površine do točke u kojoj počinje infracrveno zračenje. Polirani aluminijski reflektor postavljen je iznad cijevi kako bi preusmjerio zračenje prema gore prema podu ispod, koncentrirajući toplinu tamo gdje ljudi zapravo rade. Reflektor također štiti krovnu konstrukciju od prekomjernog izlaganja toplinskom zračenju.

Ispušni i vakuumski sustav

Nakon što plinovi izgaranja prođu kroz zračeću cijev, oni još uvijek sadrže korisnu toplinu i moraju se sigurno odzračiti. U dizajnu s vakuumom ili negativnim tlakom, inducirani ventilator vuče proizvode izgaranja kroz cijev i dimovodni sustav. U konstrukciji s pozitivnim tlakom, tlak plamenika gura plinove kroz cijev. Pull through sustavi su češći jer eliminiraju bilo kakvu mogućnost curenja plina izgaranja u okupirani prostor kroz oštećeni spoj.

Metalurgija radijacijske cijevi glavni je faktor u vijeku trajanja sustava. Cijevi koje rade na temperaturama iznad 900°F doživljavaju postupnu oksidaciju i toplinski zamor, tako da su lijevane legure otporne na toplinu i centrifugalno lijevani visokolegirani čelici poželjniji za dulji rad. Zračeće cijevi se također koriste u industrijskim pećima i linijama toplinske obrade, gdje odvajaju atmosferu izgaranja od procesne atmosfere i osiguravaju ravnomjernu raspodjelu toplinskih linija. Proizvođači uređaja za toplinsku obradu i komponente peći primjenjuju isto znanje o materijalima pri proizvodnji radijacijskih cijevi, i mnoge od njih mogućnosti proizvoda radiant tube dostupni su u odgovarajućim vrstama legura za trajni rad.

Konfiguracije zračećih cijevi i izlazna toplina

Oblik cijevi za zračenje određuje koliko površina oslobađa toplinu u određenom stropnom prostoru. Tržištem dominiraju tri standardne konfiguracije, a svaka ima drugačiju ravnotežu troškova, učinka i pokrivenosti.

An Zračeća cijev u obliku slova I je najjednostavniji raspored, u biti ravna cijev koja je postavljena vodoravno pod blagim kutom. Odgovara manjim radionicama i užim prostorima gdje je dovoljna kompaktna zona grijanja. Ravni raspored održava nizak pad tlaka i kratku duljinu cijevi, tako da ventilator plamenika obavlja manje posla. Budući da je toplinski učinak manji, jedinica u obliku slova I također je najekonomičnija opcija za jednu zonu grijanja.

Proizvođač i izvoznik veleprodajnih zračnih cijevi u obliku slova I Jiangsu Huaye Technology Co., Ltd je kineski proizvođač radijantnih cijevi u obliku slova I i izvozna tvrtka za radiantne cijevi u obliku slova I, prilagođenih i... Pogledajte proizvod →

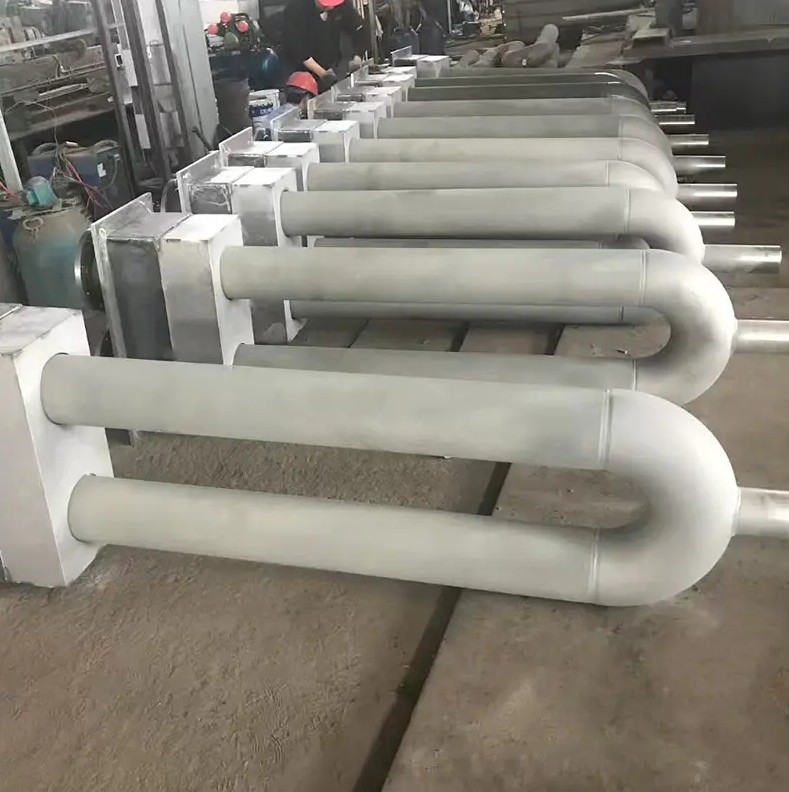

A Zračna cijev u obliku slova U udvostručuje površinu za oslobađanje topline unutar približno istog horizontalnog otiska. Povratni zavoj na jednom kraju šalje plinove izgaranja natrag kroz drugu nogu, što znači da je duljina stropa koja pokriva grijač približno jednak njegovoj fizičkoj duljini cijevi. Ova konfiguracija ima široku primjenu u skladištima srednje veličine, radionicama za popravak i proizvodnim ćelijama. Dodatna površina povećava i ukupni izlaz i učinkovitost zračenja u usporedbi s ravnom cijevi slične ukupne duljine.

Proizvođač i izvoznik veleprodajnih zračnih cijevi u obliku slova U Jiangsu Huaye Technology Co., Ltd je kineski proizvođač radijantnih cijevi u obliku slova U i izvozna tvrtka za radijantne cijevi u obliku slova U, mi prilagođeni i... Pogledajte proizvod →

A Zračna cijev u obliku slova W opcija je najvećeg izlaza. Omogućuje četiri paralelna prolaza površine cijevi za plamenik koji je postavljen na jednom kraju. Ovaj dizajn je odabran za velike otvorene podne površine kao što su hangari za zrakoplove, distribucijski centri i velike proizvodne hale. Iako isporučuje najviše topline, W konfiguracija također treba veće razmake i pažljiviji razmak potpore za podnošenje toplinskog širenja.

Veleprodaja W-Type Radiant Tube Proizvođač, tvrtka izvoznik Jiangsu Huaye Technology Co., Ltd je kineski proizvođač radijantnih cijevi W-tipa i izvozna tvrtka W-tipa radijantnih cijevi, prilagođenih i cijelih... Pogledajte proizvod →

Gornje izlazne vrijednosti indikativne su za tipične zračeće cijevne grijače na plin, a ne za apsolutna ograničenja. Stvarne vrijednosti ovise o kapacitetu plamenika, promjeru cijevi i debljini legure stijenke cijevi. Dulje cijevi povećavaju ukupnu površinu, ali također povećavaju pad tlaka plina za izgaranje, tako da plamenik mora biti usklađen s geometrijom cijevi. Odabir konfiguracije koja je prevelika za prostor dovodi do kratkog ciklusa i slabe udobnosti, dok će premala jedinica raditi neprekidno i trošiti više goriva nego što je potrebno. Ispravno usklađen sustav daje ravnomjerno zračenje bez propuha ili buke povezane s grijanjem zraka velikom brzinom.

Distribucija topline zračenja i profila udobnosti

Način na koji se toplina raspoređuje preko podne ravnine jedan je od najvećih argumenata za zračenje cijevne grijače. Budući da infracrvena energija putuje dok ne dođe u dodir s površinom, sam pod postaje niskotemperaturni radijator koji oslobađa toplinu natrag prema gore. Ovo proizvodi profil temperature koji se vrlo razlikuje od onoga u sustavu toplog zraka.

Površinska temperatura duž radijacijske cijevi nije jednolika. Blizu kraja plamenika, metal se brzo diže do vršne temperature jer su plamen i plinovi izgaranja najtopliji na tom mjestu. Krećući se prema ispušnom kraju, plinovi predaju toplinu stijenke cijevi, tako da površinska temperatura postupno opada. Dobro dizajnirana cijev održava temperaturnu razliku ne veću od 20 do 25 posto između kraja plamenika i kraja dimnjaka. Unatoč tome, prosječna temperatura u cijeloj cijevi određuje koliko se infracrvene energije isporučuje u prostoru.

Glatki porast i pad temperaturne krivulje važan je i za udobnost i za vijek trajanja opreme. Ako je cijev prenaglo završna i zatim brzo pada, ispod neposredno ispod kraja plamenika prima mnogo više zračenja od ostatka zaljeva, stvarajući vruće točke i hladnu zonu. Ravnomjerniji profil znači da reflektor može ravnomjernije raspodijeliti zračenje po cijeloj površini poda. Odabir materijala također utječe na krivulju, jer visokolegirane cijevi s dobrom toplinskom vodljivošću ravnomjernije šire toplinu duž svoje duljine od cijevi izrađenih od niskokvalitetnog čelika. To je jedan od razloga zašto industrijski kupci odabiru certificirane cijevi od visokotemperaturne legure za dug životni vijek i dosljedan učinak.

Radiant cijevni grijač u odnosu na jedini grijač u velikim prostorima

Upravitelji objekata često uspoređuju zračenje cijevne grijače s konvencionalnim grijačima kada planiraju nadogradnju grijanja. Oba sustava imaju valjanu upotrebu, ali fizička isporuka topline čini ih prikladnima za vrlo različite uvjete. Najbolji način da se donese odluka je da se pogleda raspodjela temperature koju svaki sustav stvara u visokoj zgradi.

Gore navedena radarska usporedba ocjenjuje oba pristupa grijanju prema pet praktičnih kriterija. Zračeći cijevni grijači postižu veću učinkovitost i udobnost jer isporučuju toplinu ravno do razine poda umjesto da je guraju prema krovu. Ujednačenost temperature također je bolja, budući da pod djeluje kao sekundarni radijator koji ujednačava toplinu po prostoru. Grijači jedinice malo su ispred samo u pogledu tišine i pristupa održavanju malog prostora, jer jedinica s kanalskim ili propelerskim ventilatorom ima manje dugoročnih problema sa zamorom materijala cijevi.

Pravi problem s jedinom grijačom u visokom objektu je raslojavanje. Topli zrak se diže i skuplja u području rešetke, gdje nema nikakvu uporabnu vrijednost, dok pod ostaje hladan i s propuhom. Zbog toga se razlika u praktičnim performansama povećava kako se povećava visina stropa. Sustav zračećih cijevi ne treba gurati topli zrak prema dolje; jednostavno emitira zračenje koje pada na pod i putnike. Za zgrade sa stropovima iznad 15 stopa, što uključuje većinu skladišta i industrijskih postrojenja, izgubljena energija zbog raslojavanja u sustavu grijalice može biti znatna.

Razmatranja o odabiru, ugradnji i održavanju

Odabir pravog zračnog cijevnog grijača počinje izračunom toplinskog opterećenja, a ne općim pravilom. Izračun mora uzeti u obzir ovojnicu zgrade, izolaciju, izmjene zraka, učestalost otvaranja vrata i unutarnje izvore topline iz strojeva ili procesne opreme. Rezultat određuje potrebni BTU/h učinak i broj zona grijanja. Visina stropa i razmak za montažu diktiraju konfiguraciju cijevi, jer se reflektor i površine cijevi moraju držati na sigurnoj udaljenosti od zapaljivih materijala.

Kvalitetna instalacija izravno utječe na učinkovitost zračenja. Cijev mora biti blago nagnuta prema gore prema ispušnom kraju tako da kondenzat i plinovi izgaranja teku u ispravnom smjeru. Potporne vješalice moraju omogućiti širenje i skupljanje cijevi dok se zagrije i ohladi. Reflektor treba održavati pod pravilnim kutom i održavati čistim tako da je zračenje usmjereno prema ciljnoj zoni, a ne raspršeno. Loše usmjeren reflektor može osjetno smanjiti toplinu koja dopire do poda.

Održavanje je jednostavno, ali bitno. Plamenik treba pregledati svake sezone grijanja radi nakupljanja ugljika i odgovarajućih karakteristika plamena. Treba provjeriti ima li na površini cijevi iskrivljenja, lokalne promjene boje ili pukotina, posebno u blizini kraja plamenika gdje je toplinski stres najveći. Ispušni ventilator i odvodni sifon također trebaju pozornost, jer blokirani vod kondenzata može isključiti cijeli grijač. Većina proizvođača objavljuje jasan raspored održavanja, a njegovo pridržavanje štiti jamstvo i produljuje životni vijek cijevi od legure otporne na toplinu.

Kada projekt uključuje zamjenu postojećeg sustava grijanja ili proširenje na novu zgradu, isplati se uključiti opremu dobavljača rano u fazi projektiranja. Dobavljač koji također proizvodi radijacijske cijevi može pružiti praktične smjernice o vrstama materijala, debljini stijenki cijevi i podudaranju plamenika. Za raspravu o specifičnom profilu građevine s metalurškim inženjerima, obratite se našem inženjerskom vremenu s tlocrtom i uvjetima rada.

Zaključak o učinkovitosti grijača radijacijske cijevi

Zračeći cijevni grijači rade tako što izgaraju plin unutar zatvorene metalne cijevi, zagrijavaju tu cijev do točke infracrvene emisije i šalju zračenje izravno na pod, opremu i ljude. Princip je jednostavan, ali inženjerske odluke oko konfiguracije cijevi, stupnja legure i kontrole plamenika određuju koliko se učinkovita energija koristi u praksi.

Za velike prostore s visokim stropovima, zračeći cijevni grijači daju mjerljive prednosti u udobnosti i ekonomičnosti goriva. Sama konstrukcija zgrade postaje dio sustava grijanja, apsorbira zračenje i polako ga otpušta umjesto da topli zrak ispušta u krovnu šupljinu. Usklađivanje konfiguracije cijevi s toplinskim opterećenjem, ugradnja sustava s ispravnim poravnanjem i održavanje plamenika i površine cijevi omogućit će učinkovit rad sustava tijekom mnogih sezona grijanja.
