Kako instalirate radijacijsku cijev?

Instaliranje a Zračna cijev ispravno uključuje četiri osnovne faze: precizno poravnanje sklopa cijevi s priključcima plamenika i rekuperatora, postavljanje nosača u ispravnim intervalima kako bi se prilagodilo toplinskom širenju, brtvljenje svih spojeva kako bi se spriječilo curenje plina izgaranja i izvođenje probnog rada na niskim temperaturama prije nego što se sustav dovede na punu radnu temperaturu. Neodgovarajući razmak nosača jedan je od najčešćih uzroka prijevremenog ugiba i pucanja radijacijske cijevi , budući da se cijev koji se tijekom rada zagrijava na nekoliko stotina Celzijevih stupnjeva značajno širi duž svoje duljine i trebaju oslonci postavljeni tako da se omogući kretanje bez pritiska na stijenku cijevi.

Preskakanje probnog rada na niskim temperaturama prije potpunog rada još je jedna česta pogreška, budući da podizanje radijacijske cijevi izravno na punu temperaturu pečenja bez postupnog ciklusa zagrijavanja može uzrokovati toplinski šok koji dovodi do ranog pucanja, osobito na dijelovima cijevi od lijevane legure koji zahtijevaju kontrolirano zagrijavanje kako bi se izbjeglo neravnomjerno toplinsko naprezanje.

Priprema i pregled prije ugradnje

Prije nego što se bilo koji cijev montira u strukturu peći, temeljit pregled i sklop cijevi i okolnih instalacija pomaže u otkrivanju potencijalnih problema koje bi bilo mnogo teže riješiti nakon što je instalacija u tijeku.

Ključne provjere prije ugradnje

• Prije montaže provjerite ima li na površini cijevi oštećenja od transporta, pukotina ili nedostataka u lijevanju
• Potvrdite da dimenzije otvora peći odgovaraju specifikacijama sklopa cijevi
• Provjerite jesu li spojne točke plamenika i rekuperatora usklađene s projektiranim mjestima postavljanja cijevi
• Provjerite jesu li uračunati sav hardver za montažu i brtve uključene u sklop cijevi

Uočavanjem kvara tijekom inspekcije prije instalacije izbjegavaju se daleko veći troškovi i zastoji povezani s otkrivanjem napuknute ili nepopravne cijevi nakon što se peć već prvi put zapalila.

Pozicioniranje i poravnavanje unutar peći

Precizno poravnanje tijekom montaže izravno utječe na to koliko se cijev ravnomjerno zagrijava i koliko se dobro povezuje s plamenikom i ispušnim priključcima. Čak i mala neusklađenost može stvoriti neravnomjeran protok plina izgaranja, što dovodi do vrućih točaka koji skraćuju vijek trajanja cijevi.

Koraci poravnanja tijekom montaže

1. Postavite cijev kroz otvor na stijenci peći, pažljivo vodite kako biste izbjegli kontakt s vatrostalnim rubovima
2. Centrirajte cijev unutar montažnog prstena kako biste zadržali jednak razmak sa svih strana
3. Potvrdite da je prirubnica plamenika pravokutno poravnata s ulaznom priključkom cijevi
4. Provjerite razinu i ravnotežu duž vodoravnog ili okomitog toka cijevi, ovisno o konfiguraciji peći

Neusklađeni spoj plamenika čest je izvor lokalnog pregrijavanja na ulazu u cijev, budući da plinovi izgaranja koji ulaze izvan središta stvaraju neravnomjeran udar plamena na stijenku cijevi umjesto da ravnomjerno raspoređuju toplinu duž planiranog puta protoka.

Dopušteni razmak potpore i toplinsko širenje

Zračenje cijevi znatno se širi dok se zagrijava od temperature okoline do pune radne temperature, ponekad dozivajući temperaturu znatno iznad 900 stupnjeva Celzija, ovisno o primjeni peći. Nosači moraju biti razmaknuti i dizajnirani da prihvate ovo širenje bez ograničavanja prirodnog kretanja cijevi.

Tipična razmatranja podrške prema konfiguraciji cijevi

Cijev koji je kruto učvršćen na više točaka bez dopuštanja širenja vjerojatno će razviti pukotine od naprezanja unutar prvih nekoliko ciklusa zagrijavanja , zbog čega proizvođači lijevanih cijevi od legure otporne na toplinu općenito određuju fiksnu potpornu točku na jednom kraju i klizne ili valjkaste potpore duž preostalih linija.

Brtvljenje spojeva i spojnih točaka

Pravilno brtvljenje na svakoj spojnoj točki istjecanje plina izgaranja, što ne samo da gubi učinkovitost goriva, već može predstavljati sigurnu opasnost u okruženju industrijske peći. Visokotemperaturne brtve i sredstva za brtvljenje namijenjena radnom temperaturnom rasponu cijevi bitna su za svaki spoj.

Točke za brtvljenje koje zahtijevaju pozornost

• Ulazni priključak plamenik-cijev, koji postiže najveću lokaliziranu temperaturu
• Priključak cijev-rekuperator ili ispušni priključak na suprotnom kraju
• Bilo koji prirubnički spojevi duž sklopa segmentirane cijevi
• Točka prodiranja stijenke peći gdje cijev prolazi kroz vatrostalni materijal

Korištenje materijala brtve čija je temperatura ispod stvarne radne temperature cijevi uobičajena je pogreška pri instalaciji koja dovodi do degradacije brtve i curenja plina unutar relativno kratkog razdoblja nakon pokretanja, tako da se potvrda vrijednosti temperature brtve u odnosu na određenu primjenu peći neophodan korak prije konačnog sastavljanja.

Početno pokretanje i testiranje na niskim temperaturama

Jednom mehanički postavljena i zabrtvljena, radijacijski cijev se ne smije dovesti izravno na punu radnu temperaturu. Ciklus postupnog zagrijavanja omogućuje ravnomjerno širenje materijala cijevi i omogućuje montažerima da provjere ispravan rad prije nego što pređu na puno opterećenje peći.

Preporučeni redoslijed pokretanja

1. Zapalite plamenik pri niskoj brzini paljenja i pratite ponašanje početnog zagrijavanja cijevi
2. Provjerite postoji li vidljivo curenje plina na spojevima odgovarajućim metodama otkrivanja curenja
3. Postupno povećavajte brzinu paljenja u fazama tijekom razdoblja koje je odredio proizvođač cijevi
4. Pratite kretanje ekspanzije cijevi na točkama potpore kako biste potvrdili da potpore funkcioniraju kako je projektirano
5. Dovedite sustav na punu radnu temperaturu tek nakon potvrde stabilnih performansi u svakoj međufazi

Proizvođači peći obično preporučuju period zagrijavanja od nekoliko sati za zračenje cijevi od lijevane legure, budući da je žurba u ovoj fazi jedan od najčešće navođenih uzroka kvara cijevi u ranom životnom vijeku zabilježenih u evidenciji održavanja industrijskih peći.

Uobičajene pogreške pri instalaciji koje treba izbjegavati

Brojne pogreške koje se ponavljaju uzrok su većine problema s instalacijom cijevi za zračenje prijavljenih u aplikacijama industrijskih peći.

• Preskakanje pregleda prije ugradnje i montaže cijevi s postojećim nedostatkom lijevanja
• Nosači razmaka su previše udaljeni, što dopušta popuštanje pod vlastitom težinom cijevi na visokoj temperaturi
• Korištenje brtvenog materijala koji nije ocijenjen za stvarnu radnu temperaturu cijevi
• Prebrzo dovođenje peći na punu temperaturu bez postupnog ciklusa zagrijavanja

Slijeđenje dokumentiranog popisa za provjeru instalacija, umjesto oslanjanja samo na pamćenje ili prošlo iskustvo, pomaže montažerima da izbjegnu ove pogreške, posebno na većim projektima peći koje uključuju više sklopova cijevi instaliranih unutar sažetog vremenskog okvira projekta.

Odabir prave radijacijske cijevi za aplikaciju

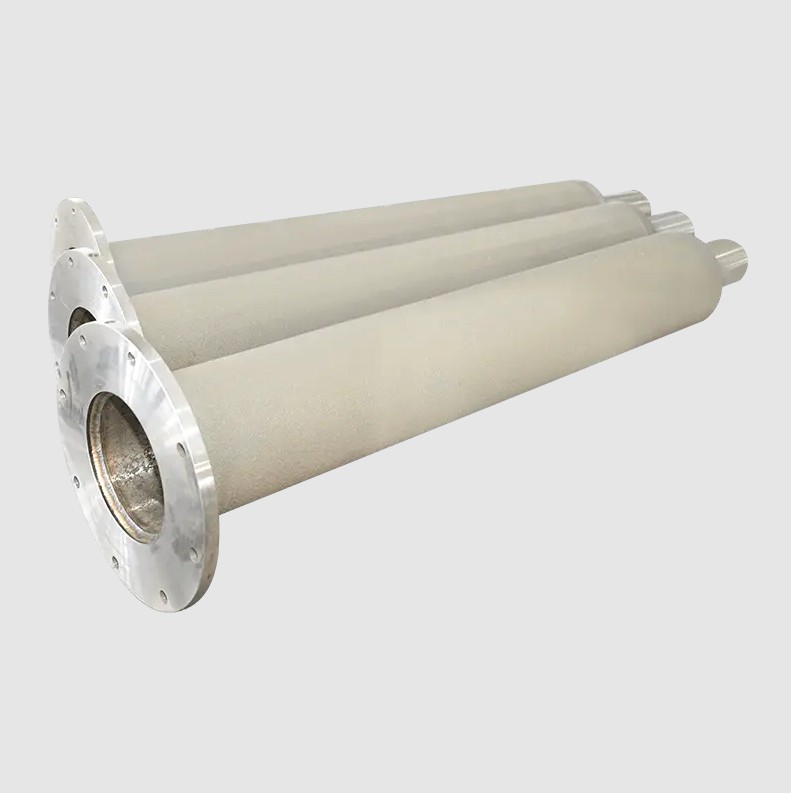

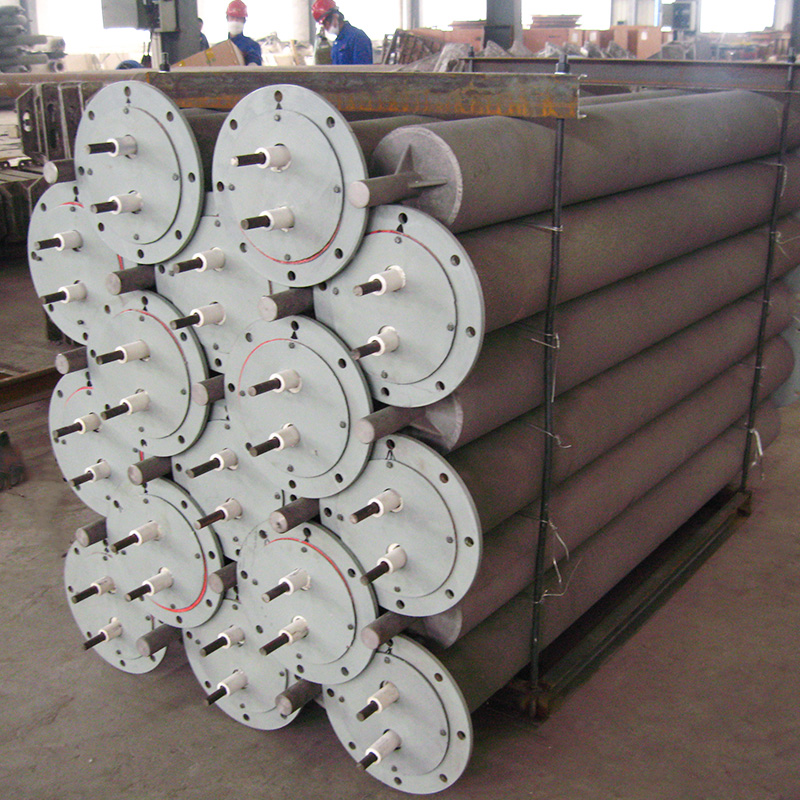

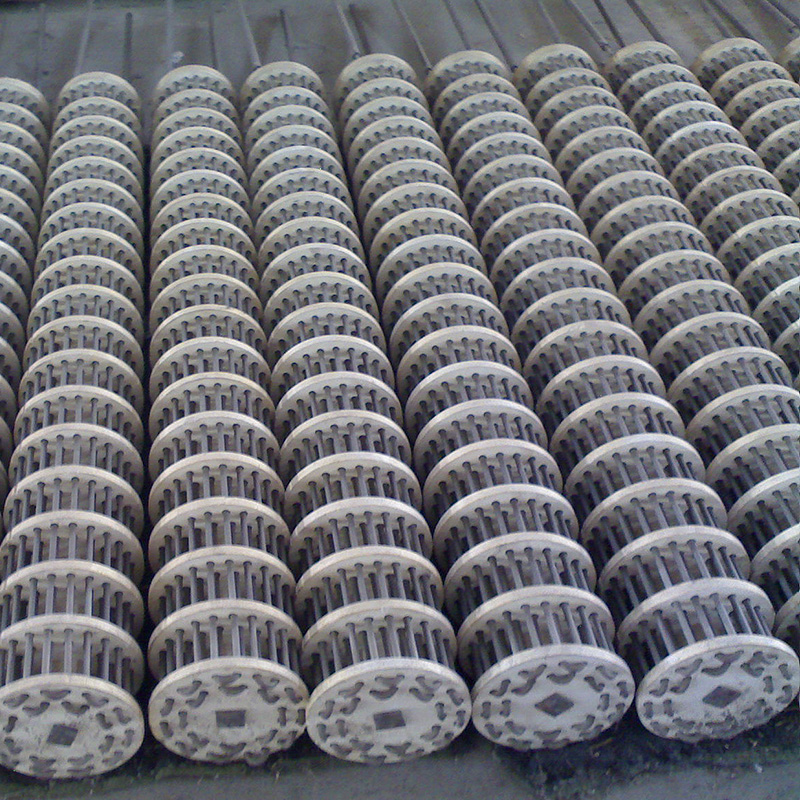

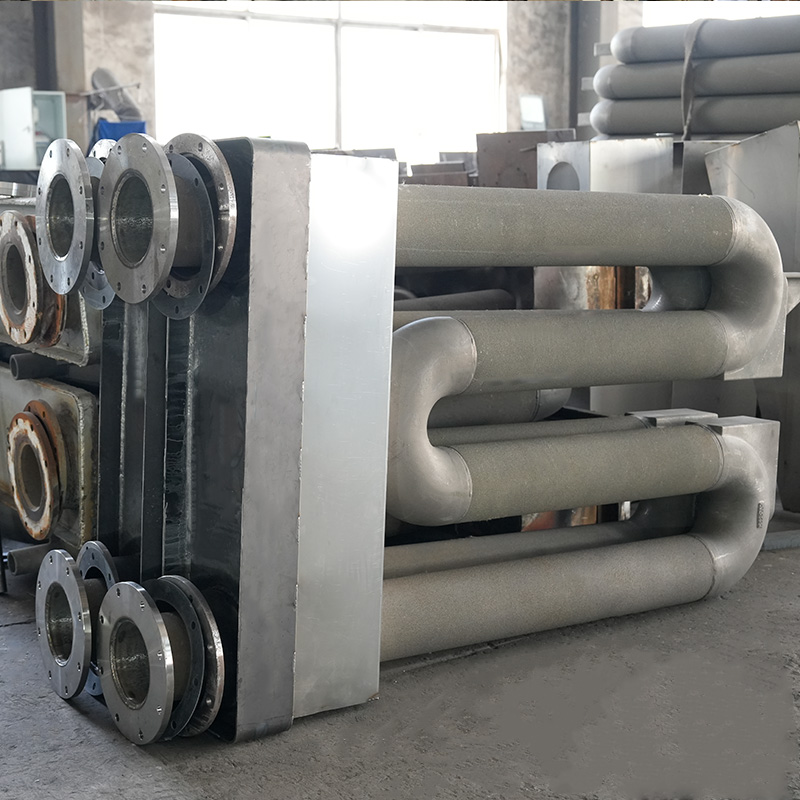

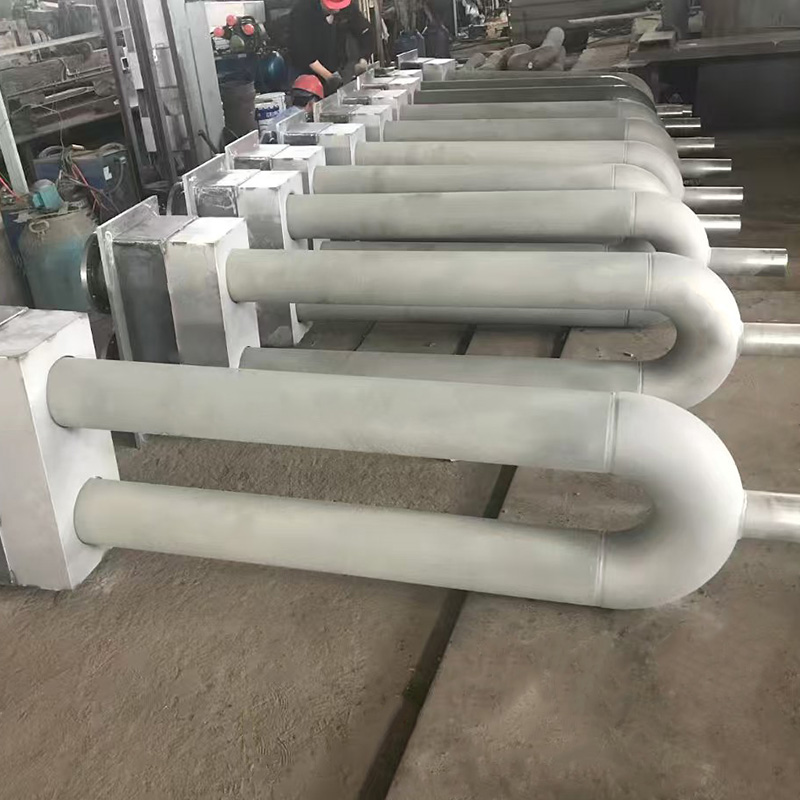

Odabir odgovarajuće konfiguracije cijevi, stupnja materijala i oblika ovisi o veličini peći, ciljanoj radnoj temperaturi i specifičnoj toplinskoj obradi ili industrijskom procesu koji se koristi. Ravne konfiguracije, U-oblika, W-oblika i jednostrane konfiguracije odgovaraju različitim rasporedima peći i zahtjevima grijanja.

Proizvođači kao što je Huaye Casting proizvodi Zračna cijev sklopovi u nizu vrsta i oblika legura otpornih na toplinu dizajniranih da odgovaraju specifičnim konfiguracijama peći, pomažući timovima za ugradnju da odaberucijev koja je već projektirana za ponašanje ekspanzije i temperaturni raspon koji se očekuje u određenoj primjeni.

Inspekcija nakon instalacije u tijeku

Čak i ispravno postavljena radijacijska cijev ima koristi od periodičnih pregleda nakon što se peć uđe u redovnu proizvodnu upotrebu. Provjera pomicanja potpore, integriteta spojnih brtvi i stanja vidljive tijekom naručenih površina održavanja prozora pomaže u otkrivanju problema u razvoju prije nego dovedu do neplaniranog prekida rada.

Uspostava rutinskog rasporeda inspekcije nakon početnih instalacija i razdoblja pokretanja omogućuje timovima za održavanje pogona da potvrde da radijacijski cijev nastavlja raditi unutar projektiranog raspona toplinskog širenja, produžujući životni vijek i smanjujući rizik od neočekivanog kvara tijekom proizvodnje.
