Koji je princip rada Radiant Tube?

A zračeća cijev radi po pretvaranje energije električnog otpora ili toplinske izgaranja u infracrveno toplinsko zračenje kroz zapečaćenu vanjsku cijev, ravnomjerno prenoseći tu toplinu na okolno radno opterećenje ili komoru peći bez ikakvog izravnog kontakta između izvora topline i atmosfere unutar peći. Temeljni princip je neizravno zagrijavanje: unutarnji grijaći element — bilo otporna žica ili plinski plamenik — zagrijava vanjsku zaštitnu cijev na visoku temperaturu, a ta cijev zatim zračnu infracrvenu energiju prema van prema punjenju peći, točno kao što sunce zračne energije kroz svemir bez potrebe za medijem koji je nosio.

Ovaj neizravni raspored temeljna je svrha dizajna cijevi za zračenje. Omogućuje zagrijavanje peći za toplinsku obradu koje rade u kontroliranoj ili zaštitnoj atmosferi — dušik, vodik, endotermni plin — bez izlaganja proizvoda izgaranja ili oksidirajućeg zraka unutrašnjosti peći, što bi zagadilo ili oštetilo obradak koji se obrađuje. Vanjska cijev djeluje i kao toplinski radijator i kao plinonepropusna barijera između izvora topline i procesne atmosfere.

Tri mehanizma prijenosa topline unutar radijacijske cijevi

Iako naziv naglašava zračenje, radijacijska cijev zapravo radi kroz sva tri temeljna načina prijenosa topline - kondukciju, konvekciju i zračenje - radeći u nizu od izvora energije do opterećenja peći. Razumijevanje načina na koji svaki mehanizam doprinosi utvrđivanju zašto radijacijski cijev postiže učinkovitost i ujednačenost koju postiže.

Provođenje: Prijenos topline kroz stijenku cijevi

U električno grijanoj zračnoj cijevi element otporne žice stvara toplinu Jouleovim zagrijavanjem — električna struja koja prolazi kroz žicu visokog otpora proizvodi toplinsku energiju proporcionalnu kvadratu struje pojačanoj s otporom (P = I²R). Ta se toplina odvodi prema van kroz samu žicu i kroz potporne strukture (kavez, traka ili zavojnica) koje drže element, a zatim se odvodi kroz stijenku vanjske zaštitne cijevi. Materijal vanjske cijevi - obično toplinski otporan čelik ili keramički kompozit - mora imati dovoljnu toplinsku vodljivost za prijenos topline sa svoje unutarnje površine na vanjsku površinu bez stvaranja prekomjerne temperaturne razlike po debljini stijenke.

U zračnoj cijevi koja radi na plinu, izgradnja se događa unutar provrta cijevi, a vrući plinovi izgaranja provode toplinu na stijenku cijevi izravno u kontaktu dok teku duž unutrašnjosti. Stijenka cijevi zatim provodi tu toplinsku energiju sa svoje unutarnje površine na vanjsku površinu, koja zrači do opterećenja peći.

Konvekcija: Prijenos gornje linije unutar provrta cijevi

Unutar radijacijske cijevi — u prstenastom razmaku između otpornog elementa i unutarnje stijenke zaštitne cijevi — prijenos topline između žarećeg elementa i stijenke cijevi događa se kombinacijom zračenja i prirodne konvekcije zatvorenog plina (obično zraka ili kontrolirane atmosfere koja ispunjava prostor elementa). Ovo konvektivno kruženje, iako je sekundarno u odnosu na zračenje pri uključenim visokim temperaturama, pomaže u ravnomjernoj distribuciji topline duž duljine cijevi i sustavno lokalizirane vruće točke u blizini elemenata koji bi mogli uzrokovati preuranjenu oksidaciju ili kvar.

U plinskim cijevima, prisilna konvekcija tekuće mješavine plinova izgaranja primarni je mehanizam kojim toplina dolazi do stijenke cijevi — tok vrućeg plina prelazi preko unutarnje površine cijevi, a turbulencija u protoku povećava koeficijent konvektivnog prijenosa topline, poboljšavajući ukupnu učinkovitost isporuke topline na stijenku cijevi.

Zračenje: Primarni vanjski mehanizam prijenosa topline

Nakon što vanjska stijenka cijevi postigne radnu temperaturu, emitira infracrveno elektromagnetsko zračenje prema Stefan-Boltzmannovom zakonu. Snaga zračenja emitirana po jedinici površine raste s povećanjem četvrta potencija apsolutne temperature — što znači da stijenka cijevi na 1000°C (1273 K) zrači približno 16 puta više snage po jedinici površine nego ista cijev na 500°C (773 K). Ova jaka ovisnost o temperaturi razlog je zašto su radijacijske cijevi tako učinkovite na visokim radnim temperaturama i zašto se njihov učinak neproporcionalno povećava s porastom zadane temperature.

Energija zračenja koja emitira cijev putuje brzinom svjetlosti kroz komoru peći, gdje apsorbira radni teret, stijenke peći i ležište. Radni dijelovi apsorbiraju zračenje i pretvaraju ga natrag u toplinsku energiju — zagrijavajući se bez potrebe za fizičkim kontaktom s cijevi ili kruženjem medija za prijenos toplinske linije između njih. Ovo je mehanizam koji radijantnoj cijevi daje ime i bitnu karakteristiku: čisto, beskontaktno, atmosferski kompatibilno grijanje.

Grijaći element: vrste, materijali i radni parametri

Unutarnji grijaći element — koji se naziva i jezgra cijevi — komponenta je za pretvorbu energije električne grijane radijacijske cijevi. Njegov dizajn određuje gustoću snage, ujednačenost temperature duž duljine cijevi i očekivani vijek trajanja sklopa. U komercijalnoj proizvodnji radijacijskih cijevi koriste se tri glavne konfiguracije.

Grijaći element kaveznog tipa

Element kaveznog tipa sastoji se od otporne žice namotane u trodimenzionalnu zavojnicu ili mrežastu strukturu poduprta na krutom okviru od keramičkih ili legura razmaknica raspoređenih u cilindričnoj geometriji kaveza. Ova konfiguracija maksimalno povećava izloženu površinu otporne žice u odnosu na provrt cijevi, poboljšavajući prijenos gornje linije zračenjem od elementa do stijenke cijevi. Struktura kaveza također mehaničku potporu koja se sastoji od toga da se žica ugiba ili uruši pod vlastitom težinom na povišenim temperaturama - što je kritično za pružanje cijevi koje rade na temperaturama iznad 1000°C gdje puzanje metalnih materijala na visokim temperaturama postaje značajno. Elementi kaveznog tipa dobro su prilagođeni aplikacijama koje zahtijevaju veliku izlaznu snagu i ravnomjerni raspodjelu topline duž cijele duljine cijevi.

Vertikalna traka-namotana vrsta

Vertikalni trakasto namotani element koristi ravnu otpornu žicu ili vrpcu namotanu u paralelne uzdužne trake duž unutarnje površine cijevi, koje se drže u položaju keramičkim potpornim kuglicama ili nosačima. Ova geometrija raspoređuje grijaći element blizu stijenke cijevi, smanjujući put zračenja od elementa do cijevi i poboljšavajući učinkovitost prijenosa topline na vanjsku površinu. Elementi namotani trakom posebno su učinkoviti u cijevima srednjeg promjera gdje bi razmak između elementa i stijenke inače ograničio vidni faktor za zračenje. Oni su uobičajeni izbor za kaljenje radijacijskih cijevi u pećima gdje je ravnomjerna raspodjela temperature po duljini cijevi ključna za kvalitetu proizvoda.

Spiralno namotana otporna žica

Spiralno namotani element je najjednostavnija konfiguracija: otporna žica je namotana u spiralnu zavojnicu koja prolazi aksijalno kroz središte provrta cijevi, poduprta u intervalima keramičkim izolatorima. Ovaj je dizajn jednostavan za proizvodnju, omogućuje jednostavnu zamjenu elementa bez ometanja vanjske cijevi i najekonomičnija je opcija za aplikacije s niskom snagom. Središnji položaj spiralne zavojnice postavlja se na najveću udaljenost od stijenke cijevi, što povećava faktor gledanja zračenja na stijenku i relativno ravnomjerno raspoređuje toplinu po obodu cijevi. Oznake snage jednocijevnih za spiralno namotane dizajne kreću se od 3 kW do 60 kW , pokrivajući cijeli niz uobičajenih zahtjeva za peći za toplinsku obradu.

Materijali otporne žice: Ni-Cr i Fe-Cr legure

Dvije glavne obitelji legura otporne žice koje se koriste u elementima cijevi za zračenje su legure nikal-kroma (Ni-Cr) i željezo-kroma (Fe-Cr), od kojih svaka odgovara različitim temperaturnim rasponima i atmosferama:

Radna temperatura grijaćeg elementa obuhvaća 500°C do 1300°C , pokrivajući cijeli raspon od kaljenja na niskim temperaturama do postupaka austenitizacije i pougljivanja na visokim temperaturama. The površinsko opterećenje elementa projektirano je na ≤1 W/cm² — kritični projektni parametar koji kontrolira temperaturu površine elementa i brzinu oksidacije. Održavanje površinskog opterećenja unutar ove granice značajno produljuje vijek trajanja elementa naslaganjem lokalnog pregrijavanja na površini žice, što bi ubrzalo oksidaciju granica zrna i smanjilo vlačnu čvrstoću.

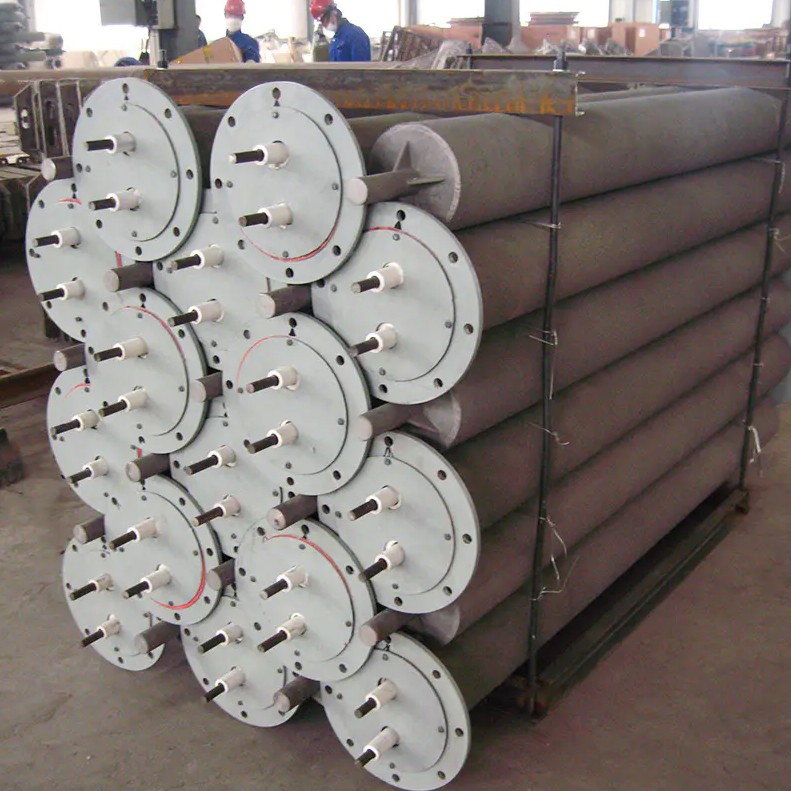

Vanjska zaštitna cijev: struktura, materijali i proizvodnja

Vanjska zaštitna cijev je definirajuća strukturna komponenta sklopa radijacijske cijevi. Istovremeno mora djelovati kao toplinski radijator na visokoj temperaturi, kao barijera nepropusnog plina između procesne atmosfere i grijaćeg elementa i kao strukturni element koji nosi vlastitu težinu i težinu unutarnjih komponenti preko raspona peći — često bez srednje potpore na duljinama od 1 do 3 metra ili više.

Centrifugalno lijevane cijevi

Centrifugalno lijevane cijevi proizvode se izlijevanjem rastaljene legure otporne na gornju u brzorotirajući cilindrični kalup. Centrifugalna sila izbacuje tekući metal prema van prema stijenkama kalupa, stvarajući cijev s gustom, jednoličnom, fino zrnatom mikrostrukturom koja je superiornija u čvrstoći na visokim temperaturama i otpornosti na oksidaciju u odnosu na statične odljevke. Proces centrifugalnog lijevanja također ima tendenciju guranja inkluzije i nečistoće manje gustoće prema površini provrta, gdje se mogu strojno ukloniti, ostavljajući strukturno važnu vanjsku stijenku u svom najgušćem, najčišćem stanju.

Centrifugalno lijevane cijevi preferirani su izbor za najzahtjevnije primjene — peći za kaljenje, zagrijavanje atmosfere i nitriranje na visokim temperaturama i gdje god maksimalni radni vijek i stabilnost dimenzija pod toplinskim ciklusima su potrebni. Uobičajene legure uključuju HK40 (25Cr-20Ni), HP-legure (25Cr-35Ni) i legure koje stvaraju aluminijev oksid za primjenu na najvišim temperaturama koje se približavaju 1200°C.

Valjane i zavarene cijevi

Valjane i zavarene cijevi izrađuju se oblikovanim lima ili ploče od legure otporne na toplinu u cilindrični oblik i zavarivanjem uzdužnog šava. Ovaj proizvodni put omogućuje upotrebu materijala od kovanih legura — koji imaju bolju rastegljivost i žilavost od lijevanih ekvivalenata — i ekonomičniji je za cijevi srednjeg promjera pri radu na umjerenim temperaturama. Uzdužni zavar je potencijalna slaba točka u zavarenoj cijevi, a kvalitetu zavara treba pažljivo kontrolirati kako bi se osiguralo da nema poroznosti, podreza i koncentracije zaostalog naprezanja koji bi mogli izazvati pucanje pod toplinskim ciklusima. Za aplikacije u pećima za kaljenje gdje su temperature ispod 700°C i toplinski ciklusi su umjereni, zavarene cijevi pružaju ekonomičan vijek trajanja od tri godine ili više .

Bešavne cijevi

Bešavne cijevi proizvode se vrućom ekstruzijom ili rotacijskim bušenjem čvrstih gredica, čime se proizvodi cijev bez ikakvog uzdužnog zavarenog šava. Ovo eliminira način kvara zavarenih cijevi povezan sa zavarenim spojem, dok istovremeno osigurava izotropna mehanička svojstva i dosljednu debljinu stijenke kovanog proizvoda. Bešavne cijevi od legure otporne na toplinu dostupne su u širokom rasponu sastava uključujući nehrđajući čelik 310 (25Cr-20Ni), nehrđajući čelik 314 (25Cr-20Ni-Si) i razne visokolegirane stupnjeve. Predstavljaju najbolji kompromis između visokotemperaturne čvrstoće centrifugalno lijevanih cijevi i duktilnosti i žilavosti kovanih proizvoda, a naširoko se koriste u primjenama zračećih cijevi u pećima za kaljenje u cijelom rasponu radnih temperatura proizvoda.

Odabir materijala cijevi prema temperaturi primjene

Plinske radijacijske cijevi: Princip rada temeljen na izgaranju

Plinske radijacijske cijevi rade na bitno drugačijem principu unosa energije od dizajna s električnim grijanjem, iako je vanjski mehanizam prijenosa topline - zračenje s površine vruće cijevi - identičan. Razumijevanje principa rada na plin je važno jer ove cijevi dominiraju u velikim industrijskim pećima za toplinsku obradu gdje su troškovi plinske energije niži od električne energije i gdje su potrebne vrlo visoke razine snage (desetak do stotine kilovata po cijevi) grijanje električnim otporom čini nepraktičnim.

Plamenik, zona izgaranja i protok dimnih plinova

U zračnoj cijevi koja radi na plin, sklop plamenika na jednom kraju cijevi pali mješavinu plina za gorivo (prirodni plin, LPG ili vodič) i zraka za izgaranje. Zapaljeni plinovi putuju duž unutarnjeg otvora cijevi velikom brzinom, prenoseći toplinu na stijenku cijevi prisilnom konvekcijom. U dizajnu s ravnom cijevi, plinovi izgaranja izlaze na suprotnom kraju kroz dimovodni priključak. U dizajnu s recirkulacijom — konfiguracije U-cijevi, W-cijevi ili P-cijevi — dimni plinovi se preusmjeravaju natrag duž povratnog kraka unutar istog sklopa cijevi, vraćajući dodatnu toplinu prije izlaska, poboljšavajući toplinsku učinkovitost na vrijednosti od 55 do 75% ili više s rekuperativnim sustavima plamenika .

Geometrija cijevi i jednolikost temperature

Jedan od glavnih izazova dizajna plinskih radijacijskih cijevi je postizanje jednolike raspodjele temperature duž duljine cijevi. U jednostavnoj ravnoj cijevi temperatura plina za izgaranje najviša je u blizini plamenika i smanjuje se uzduž cijevi kako se toplina prenosi na stijenku i plin se hladi. To stvara temperaturni gradijent duž cijevi koji može uzrokovati nejednoliko zagrijavanje punjenja peći. Konfiguracije U-cijevi i W-cijevi rješavaju preklapanje putanje protoka plina tako da je najtopliji plin izgaranja u blizini plamenika postavljen uz hladniji povratni plin, dopuštajući izmjenu topline između prednjeg i povratnog prolaza koji teži izjednačavanju raspodjele temperature vanjske površine. Naprednim dizajnom postiže se ujednačenost temperature vanjskog zida ±20 do 40°C duž duljine cijevi , u usporedbi s gradijentima od 100°C ili više u jednostavnim izvedbama s ravnom cijevi.

Rekuperativni i regenerativni sustavi plamenika

Moderne plinske cijevi za zračenje često uključuju rekuperativnu ili regenerativnu povratnu toplinu iz ispušnog dimnog plina za predgrijavanje ulaznog zraka za izgaranje. U rekuperativnom sustavu, metalni izmjenjivač topline ugrađen u sklop plamenika prenosi toplinu s izlaznog dimnog plina na dolazni hladni zrak za izgaranje, podižući temperaturu zraka od 300°C do 500°C prije izgaranja. Ovo predgrijavanje smanjuje potrebnu količinu goriva za postizanje ciljne temperature stijenke cijevi, poboljšavajući toplinsku učinkovitost 20 do 35% u usporedbi sa izgaranjem hladnim zrakom. Regenerativni sustavi koriste izmjenične keramičke slojeve za pohranjivanje topline kako bi se postigla još veća temperaturna predgrijanja zraka — približavajući se temperaturi dimnih plinova minus maloj pristupnoj temperaturi — dajući ukupnu toplinsku učinkovitost veću od 80%.

Zašto je neizravno grijanje kroz zračeću cijev ključno u pećima s kontroliranom atmosferom

Definirajuća vrijednost zračne cijevi u industrijskoj toplinskoj obradi nije njezina toplinska učinkovitost u izolaciji, već njezina sposobnost isporuke visoke temperature topline uz održavanje potpuno odvojene, kemijski kontrolirane atmosfere oko obratka. Ova mogućnost je razlog zašto se radijacijske cijevi koriste u gotovo svim atmosferski kontroliranim kontinuiranim i šaržnim pećima za toplinsku obradu metala.

Integritet atmosfere i kvaliteta obratka

Postupci toplinske obrade kao što su svijetlo žarenje, karbonitriranje, neutralno otvrdnjavanje i sinteriranje zahtijevaju da atmosfera peći bude precizno kontrolirana kako bi se spriječila oksidacija, dekarburizacija ili karburizacija površine obratka. Bilo kakvo istjecanje plinova izgaranja (koji sadrže CO₂, H₂O i O₂) ili oksidirajućeg zraka iz izloženog grijaćeg elementa u atmosferi peći bi odmah reagiralo s vrućim čeličnim površinama, stvarajući kamenac, površinske promjene ugljika i varijabilnost dimenzija koje tretirane dijelove čine neispravnim.

Zračna cijev potpuno izolira izvor topline od procesne atmosfere brtvljenjem i elementima i produkata izgaranja (u plinskim cijevima) unutar zaštitne vanjske cijevi. Vanjska cijev jedina je komponenta u kontaktu s atmosferom peći izvana i izvorom topline iznutra — a njezina nepropusnost plina ono što omogućuje toplinsku obradu u kontroliranoj atmosferi u industrijskim razmjerima.

Kompatibilnost s vodičkom atmosferom

Peći s vodikovom atmosferom — koriste se za svijetlo žarenje nehrđajućeg čelika, sinteriranje metalnih dijelova u prahu i tvrdo lemljenje bakrom — zahtijevaju najstrožu kontrolu atmosfere jer je vodik i visoko redukcijska (što se sastoji od oksidacijskog obratka) i vrlo zapaljiva. Izravni električni elementi izloženi atmosferi vodiča stvaraju rizik od eksplozije i potencijalnu krtost elemenata. Zrače cijevi u vodikovim pećima održavaju element u zraku ili u zasebnom inertnom plinu, što ih čini jedinom sigurnom metodom grijanja za aplikacije u vodikovoj atmosferi. Materijal vanjske cijevi mora biti pažljivo odabran zbog otpornosti na propusnost vodiča pri povišenim temperaturama — to je jedan od razloga zašto su legure s visokim udjelom nikla poželjnije za rad s vodičem, jer imaju nižu propusnost vodiča od legura na bazi željeza.

Oznake snage, površinsko opterećenje i izračuni dizajna

Kvantitativni dizajn sklopa cijevi za zračenje uključuje balansiranje zahtjeva izlazne snage peći u odnosu na toplinska ograničenja i grijaćeg elementa i vanjske cijevi kako bi se postigao potreban vijek trajanja.

Površinsko opterećenje elementa: kritični projektni parametar

Površinsko opterećenje grijaćeg elementa — izraženo u vatima po kvadratnom centimetru površine elementa — najkritičniji je parametar koji kontrolira temperaturu elementa, a time i vijek trajanja. Za elemente od nikal-kroma i legure željeza-kroma koji se rade u sklopovima radijacijskih cijevi, projektirano opterećenje površine obično je ograničeno na ≤1 W/cm² . Ovo ograničenje osigurava da površinska temperatura elementa ne poraste pretjerano iznad temperature peći - obično ostaje unutar 100 do 200°C iznad temperature stijenke cijevi — održavanje elemenata unutar njegova pouzdanog raspona otpornosti na oksidaciju.

Prekoračenje granice površinskog opterećenja uzrokuje ubrzanu oksidaciju površine elementa žice, koja progresivno stanje žice, povećava njen otpor, dodatno povećava gustoću snage u ciklusu samoojačavanja i na kraju dovodi do lokaliziranog sagorijevanja. Projektiranje unutar ograničenja površinskog opterećenja stoga je primarni način osiguranja elementa životnog vijeka koji proizvod čini ekonomski održivim.

Raspon snage s jednom cijevi

Oznake snage jednocijevne cijevi 3 kW do 60 kW pokrivaju cijeli raspon zahtjeva peći za toplinsku obradu:

• 3 kW do 10 kW: Male laboratorijske peći, niskotemperaturne peći za kaljenje i kompaktne šaržne peći za proizvodnju male količine.
• 10 kW do 30 kW: Srednje industrijske šaržne peći, peći s kontinuiranom mrežastom trakom za male dijelove i generatore atmosfere.
• 30 kW do 60 kW: Velike industrijske jamske peći, peći s podom automobila i velike kontinuirane peći s potisnim ili valjkastim ložištima gdje svaka zona cijevi mora isporučiti veliku snagu za brzo zagrijavanje i održavanje ravnomjerne temperature.

Projektanti peći odabiru nazivnu snagu cijevi i broj cijevi po zoni kako bi se postigla potrebna instalirana gustoća snage — obično izražena u kW po kvadratnom metru površine ložišta — potrebna za postizanje zadane temperature u određenom vremenu zagrijavanja i održavanja pod punim proizvodnim opterećenjem.

Čimbenici koji određuju vijek trajanja radijacijske cijevi

Životni vijek je komercijalno najznačajniji parametar izvedbe bilo koje instalacije radijacijskih cijevi, budući da rani kvar zahtijeva skupa neplanirana gašenja zbog održavanja, nabavu zamjenskih dijelova i potencijalno odbacivanje tereta koji su u tijeku u peći. Razumijevanje čimbenika koji upravljaju radnim vijekom omogućuje operaterima da ga maksimiziraju pravilnim odabirom, instalacijom i radom.

Radna temperatura i toplinski ciklusi

Vanjski cijev i unutarnji elementi brže se razgrađuju na višim radnim temperaturama zbog ubrzane oksidacije, puzanja i rasta zrna u mikrostrukturi legure. Svakih 50°C povećava temperaturu stijenke cijevi otprilike podvostručuje brzinu oksidacije željezo-kroma i nikal-kroma legura. Toplinski ciklusi — opetovano zagrijavanje i hlađenje — uzrokuju cikličko toplinsko naprezanje u stijenci cijevi i elementa zbog različitog toplinskog širenja između cijevi, nosača elementa i keramičkih izolatora. Ovaj ciklički zamor primarni je mehanizam kvara u pećima za kaljenje, koji doživljavaju česte i brže promjene temperature tijekom ciklusa kaljenja. Minimiziranje nepotrebnog termičkog ciklusa pravilnim rasporedom peći i sporim, kontroliranim brzinama zagrijavanja značajno produljuje vijek trajanja cijevi u ovim primjenama.

Kemija atmosfere i kontaminacija

Zaštitni oksidni slojevi koji se formiraju na legurama nikal-krom i željezo-krom — krom (Cr₂O₃) odnosno glinica (Al₂O₃) — ono što štiti leguru od daljnje brze oksidacije na visokim temperaturama. Ovi slojevi mogu biti poremećeni kontaminacijom sumporom, izlaganjem halogenidu, prekomjernoj vlazi ili naglim promjenama u kemijskoj atmosferi (osobito prebacivanjem između oksidacijskih i redukcijskih uvjeta), što dovodi do oksidacije koja se odvaja pri čemu zaštitni sloj otkaže i počinje brži gubitak metala. Održavanje čiste, dosljedne kemijske atmosfere unutar peći - i osiguranje da odjeljak za elemente radijacijske cijevi bude slobodan od kontaminacije - ključno je za postizanje nazivnog radnog vijeka ≥1 godina u pećima za kaljenje, ≥3 godine u pećima za kaljenje i ≥2 godine za plinske cijevi .

Dizajn mehaničkog naprezanja i oslonca

dugo zračeća cijevs široke komore peći bez srednjeg oslonca mogu popustiti pod vlastitom težinom na povišenim temperaturama zbog visokotemperaturnog puzanja u leguri cijevi. Ovo kretanje uzrokuje napon savijanja u stijenkama cijevi koje mogu dovesti do pucanja - osobito na mjestu gdje cijev izlazi iz stijenke peći, gdje strmi gradijenti temperature stvaraju visoko toplinsko naprezanje. Odgovarajući dizajn nosača cijevi — korištenje ispravnog razmaka potpornih nosača, osiguranje da cijevi nemaju prekomjerni raspon i odabir legura s odgovarajućom otpornošću na puzanje za radnu temperaturu — ključno je za postizanje punog životnog vijeka bez mehaničkog kvara.

Primjena radijacijske cijevi u procesima toplinske obrade

Zračeće cijevi koriste se u gotovo cijelom spektru procesa toplinske obrade u kontroliranoj atmosferi u industriji obrade metala. Sljedeća tablica sažima glavne primjene, njihove temperaturne raspone peći i specifičnu ulogu radijacijskih cijevi u svakom procesu:

Kompatibilnost s domaćom i uvezenom opremom za toplinsku obradu

Zrače cijevi dizajnirane za suvremenu primjenu toplinske obrade moraju biti kompatibilne sa širokim rasponom platformi peći — i domaćom opremom proizvedenom prema nacionalnim standardima i uvezenim sustavima projektiranim prema europskim, američkim ili japanskim specifikacijama. Ovaj zahtjev za kompatibilnošću pokreće važnost standardizacije dimenzija, opcija sučelja za spajanje i mogućnosti prilagodbe duljine cijevi, promjera, snage i konfiguracije elemenata kako bi odgovarali specifikacijama proizvođača originalne opreme.

Ključni dimenzionalni parametri koji se moraju uskladiti za kompatibilnost zamjenske cijevi uključuju:

• Ukupna duljina cijevi i aktivna duljina grijanja: Mora odgovarati rasponu peći i rasporedu zone izvorne instalacije kako bi se održala ista distribucija snage i ujednačenost temperature.
• Vanjski promjer cijevi i debljine stijenke: Mora odgovarati potpornim nosačima cijevi i brtvama za prodiranje stijenke peći originalnog dizajna peći bez izmjene.
• Električni priključni terminali: Vrsta terminala, razmak i nazivni napon/struja moraju odgovarati kontrolnoj ploči peći i sustavu distribucije električne energije.
• Nazivna snaga i otpor elementa: Ukupni otpor i nazivna snaga zamjenskog elementa moraju biti kompatibilni s postavkama odvoda transformatora peći i zaštitom od prekomjerne struje kako bi se izbjeglo okidanje ili nedovoljno napajanje zone.

Sposobnost proizvodnje radijacijskih cijevi kao izravnih zamjenskih komponenti za uvezene sustave toplinske obrade — proizvedenih prema istim dimenzionalnim i električnim specifikacijama kao i originalna oprema — eliminira potrebu za skupim uvezenim zamjenskim dijelovima i značajno smanjuje vrijeme troškova isporuke i održavanja peći. Ova kompatibilnost s domaćom i uvezenom platformom opreme jedna je od praktičnih najvrijednijih karakteristika dobro projektirane linije proizvoda za cijevi za zračenje.
