Što su visokotemperaturne legure?

Šipke od visokotemperaturne legure — obično se nazivaju šipke od superlegure ili šipke od glavne legure — precizno su izrađeni metalni materijali na bazi nikla, kobalta ili željeza koji mogu podnijeti mehanička opterećenja i otporni su na oksidaciju na temperaturama preko 600°C . Isporučuju se u obliku poluge ili šipke, a služe kao primarna sirovina za ponovno taljenje i livenje kritičnih komponenti u zrakoplovstvu, energetici i industriji. Njihova vrijednost leži u jedinstvenoj kombinaciji otpornosti na visoke temperature, otpornosti na puzanje, performansi na zamor i otpornosti na koroziju na vruću temperaturu koju niti jedna druga klasa inženjerskih materijala ne može usporediti u cijelom potrebnom temperaturnom rasponu.

Definicija i klasifikacija šipki od legura za visoke temperature

Visokotemperaturne legure, poznate i kao superlegure, specijalizirane su za obitelj metalnih materijala projektiranih za rad pod značajnim mehaničkim naprezanjem na povišenim temperaturama tijekom produljenog radnog vremena. Kada se proizvode u obliku šipke ili šipke, najčešće se nazivaju šipke od glavne legure — izraz koji odražava njihovu ulogu kao precizno kontroliranog početnog materijala za nizvodne operacije lijevanja.

Šipke od superlegure klasificiraju se u tri primarne obitelji na temelju njihovog matričnog elementa:

• Superlegure na bazi nikla: Najraširenija klasa, koja se odnosi na većinu aplikacija turbina u zrakoplovstvu. Nikal daje austenitnu kubičnu (FCC) matricu koja ostaje stabilna od niskih temperatura do blizu tališta legure, obično između 1260°C i 1340°C.
• Superlegure na bazi kobalta: Nude vrhunsku otpornost na vruću koroziju i bolju izvedbu u oksidirajućim okruženjima u usporedbi s legurama na bazi nikla. Obično se koristi u brodskim turbinama, lopaticama i medicinskim implantatima.
• Superlegure na bazi željeza: Troškovno učinkovita opcija za primjenu na umjerenim temperaturama, obično do 750–800°C. Dobiva se od austenitnih nehrđajućih čelika s dodacima nikla, kroma i elemenata za ojačavanje.

Ključna svojstva koja definiraju šipke od legura za visoke temperature

Iznimna izvedba visokotemperaturnih legiranih šipki proizlazi iz kombinacije svojstava koja su posebno projektirana kroz sastav i obradu legure:

Čvrstoća na visoke temperature i otpornost na puzanje

Puzanje - spora, vremenski ovisna deformacija materijala pod trajnim naprezanjem na povišenoj temperaturi - dominantan je način kvara u komponentama turbine s vrućim presjekom. Šipke od visokotemperaturne legure ojačane su taloženjem uređene intermetalne faze gama-prime (γ'), koja pričvršćuje dislokacije i odupire se deformacijom puzanjem. U naprednim legurama na bazi nikla, γ' može činiti 60–70% mikrostrukture po volumenu , pružajući izuzetnu otpornost na deformacije pri radnim temperaturama iznad 900°C.

Otpornost na oksidaciju i vruću koroziju

Dodaci kroma tipično 8-20 % težine potiču stvaranje zaštitnog naslaga Cr2O3 oksida koji djeluje kao barijera protiv oksidacije. Dodaci aluminija dodatno povećavaju otpornost na oksidaciju stvaranjem Al₂O₃ ljuskice na višim temperaturama. Itrij i drugi dodaci reaktivnih elemenata poboljšavaju prianjanje kamenca i skupinu pucanja tijekom toplinskog ciklusa.

Izvedba umora

Komponente rotirajuće turbine prolaze kroz milijune ciklusa opterećenja tijekom svog vijeka trajanja. Šipke od visokotemperaturne legure proizvedene čistim postupcima taljenja — minimiziranjem nemetalnih inkluzija, oksidnih žica i segregacije — postižu čvrstoću visokocikličnog zamora (HCF) i vijek trajanja toplinsko-mehaničkog zamora (TMF) koji zadovoljavaju zahtjeve certifikata za zrakoplovstvo.

Žilavost loma

Sposobnost toleriranja malih pukotina i nedostataka bez katastrofalnog kvara ključna je u primjenama kritičnim za sigurnost. Šipke od visokotemperaturne legure uravnotežuju snagu i žilavost kroz kontroliranu veličinu zrna, optimizirane rasporede toplinske obrade i strožu toleranciju sastava krhkih elemenata u tragovima kao što su sumpor i fosfor - koji se obično drže ispod 0,015 tež.% u premium razredima.

Kako se proizvode legure za visoke temperature

Proces proizvodnje za visokotemperaturne legure master alloy rods je znatno zahtjevniji nego za konvencionalne konstrukcijske čelike, jer čak i manji odstupanja u sastavu ili mikrostrukturni defekti mogu povećati radni učinak.

Vakuumsko indukcijsko taljenje (VIM)

Prevladavajući postupak za proizvodnju štapova od legure glavne legure za visoke temperature je vakuumsko indukcijsko taljenje (VIM) nakon čega slijedi lijevanje u metalne kalupe. U VIM-u, sirovi materijali za punjenje — čisti elementarni metali i predlegure — tope se pod vakuumom (obično ispod 0,1 Pa) u indukcijskoj peći obloženoj vatrostalnim materijalom. Vakuumsko okruženje služi nekoliko ključnih funkcija:

• Eliminira nakupljanje kisika i dušika koje bi stvorilo štetne inkluzije oksida i nitrida
• Omogućuje precizno dodavanje i obnavljanje reaktivnih legirajućih elemenata kao što su aluminij, titan i cirkonij koji bi brzo oksidirali na zraku.
• Uklanja otopljene plinove - osobito vodič - koji uzrokuju poroznost u skrutnutom štapu
• Omogućuje preciznu kontrolu temperature i podešavanje kemijskih talina prije lijevanja

Lijevanje metalnih kalupa i kontrola skrućivanja

Nakon rafiniranja, rastaljena legura se izlijeva kroz keramički filtar za pranje u metalne kalupe, gdje se skrućuje u obliku šipke. Keramička filtracija uklanja zaostale makroinkluzije iz toka taline prije nego što uđe u kalup. Geometrija kalupa, brzina hlađenja i izlijevanja temperature optimizirani su kako bi se smanjila središnja poroznost skupljanja i kontrolirala struktura zrna u skrućenoj šipki. Rezultat je šipka od glavne legure kemijski homogenog, metalurški čistog poprečnog presjeka prikladna za taljenje i livenje gotovih komponenti.

Sekundarni procesi pretapanja

Za najzahtjevnije primjene u zrakoplovstvu, šipke od VIM-lijevane glavne legure mogu se podvrgnuti sekundarnom pretopljenju kako bi se dodatno poboljšala čistoća i homogenost:

• Vakuumsko lučno pretaljivanje (VAR): VIM šipka se ponovno topi kao potrošnja elektrode pod vakuumom, uz kontrolirano skrućivanje u vodeno hlađenom bakrenom lončiću. VAR smanjuje makrosegregaciju i eliminira velike zone segregacije dendrita.
• Elektropretaljivanje troske (ESR): Pretaljivanje kroz rastaljenu trosku koja filtrira uključke i pročišćava strukturu zrna. ESR poboljšava poboljšana mehanička svojstva i smanjuje sadržaj inkluzije sulfida.
• Trostruko taljenje (VIM VAR VAR ili VIM ESR VAR): Koristi se za najkritičnije rotirajuće komponente u zrakoplovnim motorima, pružajući najvišu razinu metalurške čistoće koja se trenutno može postići.

Kontrola kemijskog sastava: primjer superlegure K418

Precizan kemijski sastav temelj je kvalitete štapa od visokotemperaturne legure. Svaki legirajući element doprinosi specifičnim svojstvima, a odstupanja izvan navedenih tolerancija mogu dramatično pogoršati učinkovitost. Glavna legura superlegure na bazi nikla K418 — regulirana standardima uključujući GB/T 14992, GJB 5512.1 i HB 7763 — ilustrira razinu potrebne preciznosti sastava.

Svaki element mora se držati unutar specifične tolerancije - u nekim slučajevima uske kao ±0,05 tež.% — kako bi se osiguralo da nizvodna lijevana komponenta ispunjava svoje zahtjeve mehaničkih svojstava. Nečistoće u tragovima kao što su sumpor, fosfor, olovo, bizmut i telur strogo su ograničene jer čak i razine tih elemenata u dijelovima na milijun uzrokuju ozbiljnu krtost granica zrna.

Mehanička svojstva potrebna nakon lijevanja po nanosu

Kvaliteta štapa od legure glavne legure za visoke temperature u konačnici je potvrđena mehaničkim svojstvima ispitnih šipki za ulaganje proizvedenih od pretopljenog materijala. Ovaj kvalifikacijski pristup osigurava da će isporučena šipka isporučiti potrebna svojstva u gotovom odljevku — ne samo u samoj šipki.

Zahtjev za lom zbog naprezanja — održavanje strukturalnog integriteta minimalno 30 sati na 980°C pod primijenjenim opterećenjem od 196 MPa — posebno je zahtjevno mjerilo koje ilustrira ekstremne radne uvjete koje su ovi materijali dizajnirani da izdrže.

Glavne industrijske primjene

Šipke od visokotemperaturne legure koriste se u širokom rasponu primjene s velikim rezultatima gdje kvar materijala nije prihvatljiv ishod.

Zrakoplovni plinskoturbinski motori

Dominantna primjena šipki od visokotemperaturne legure je kao sirovina za livenje komponenti motora plinske turbine — turbinskih lopatica, lopatica, lopatica za vođenje mlaznica, obloga komore za izgaranje i prijelaznih kanala. Turbinske lopatice u modernim zrakoplovnim motorima rade na temperaturama metala koje se približavaju 1100°C , blizu tališta same legure, oslanjajući se na aktivno hlađenje i prevlake toplinske barijere uz inherentnu sposobnost materijala. Jedan motor komercijalnog zrakoplova može sadržavati 400–600 pojedinačnih lopatica turbine , svaki lijevan od osnovne legure šipke.

Turbina za kopnenu proizvodnju električne energije

Industrijske plinske turbine za proizvodnju električne energije i kombinirana toplinska i elektrana koriste odljevke od visokotemperaturnih legura u svojim vrućim dijelovima. Dok su radne temperature nešto niže nego kod zrakoplovnih motora, veličina komponenti je dramatično veća — lopatice turbine i lopatice mogu težiti po nekoliko kilograma — zahtijevaju odgovarajuće veće punjenje šipki od glavne legure i specijalizirane VIM peći velikog kapaciteta.

Pogon raketa i svemirskih letjelica

Turbopumpe raketnih motora na tekuće gorivo, stijenke komore za izgaranje i dijelovi mlaznice rade pod ekstremnim kombinacijama temperature, tlaka i toplinskog ciklusa. Šipke od superlegure na bazi nikla i kobalta daju sirovinu za ove komponente, gdje je kombinacija čvrstoća na visokim temperaturama i otpornosti na vodikovu krtost posebno važna.

Prerada nafte, plina i kemikalija

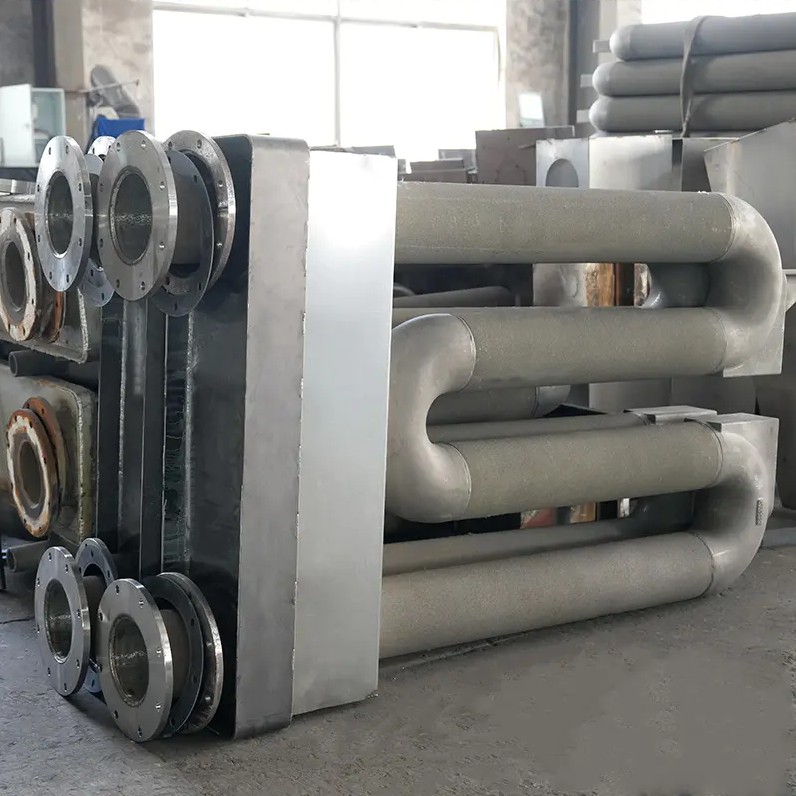

Šipke od visokotemperaturne legure koriste se za proizvodnju komponenti za petrokemijske peći, katalitičke krekere i opremu za toplinsku obradu koja radi u korozivnim okruženjima visoke temperature. Legure na bazi željeza i nikla obično se specificiraju za radijacijske cijevi, retorte i komponente plamenika koji rade između 800°C i 1100°C.

Nuklearna energija

Cijevni generatori pare, unutarnji dijelovi reaktora i mehanizmi kontrolne šipke u konvencionalnim i naprednim dizajnima nuklearnih reaktora koriste superlegure na bazi nikla zbog svoje kombinacije čvrstoće na visokim temperaturama, otpornosti na koroziju u okolišima vode pod tlakom i dimenzionalne stabilnosti pod neutronskim zračenjem.

Zahtjevi za osiguranje kvalitete i ispitivanje

Šipke od visokotemperaturne legure su među najstrože ispitanim metalnim materijalima u industrijskoj proizvodnji. Sveobuhvatni program kvalitete osiguranja obično uključuje:

• Kemijska analiza: Optička emisijska spektroskopija (OES) ili analiza induktivno spregnute plazme (ICP) svake gornje linije za provjeru sukladnosti sa specifikacijama sastava za sve glavne, sporedne elemente i elemente u tragovima.
• Procjena uključivanja: Metalografsko ispitivanje poliranih poprečnih presjeka za provjeru odsutnosti makrouključaka, oksidnih filmova i poroznosti skupljanja iznad prihvatljivog praga.
• Provjera mehaničkih svojstava: Ispitivanje rastezanja, ispitivanje kidanja pod naprezanjem i, gdje je potrebno, ispitivanje zamora lijevanih ispitnih šipki proizvedenih iz svake gornje šipke od glavne legure.
• Procjena makrostrukture: Jetkanje presjeka kiselinom radi otkrivanja strukture zrna, uzoraka segregacije i bilo kakvih unutarnjih diskontinuiteta.
• Pregled površine: Vizualna i penetrantska kontrola površina šipki za otkrivanje pukotina, preklopa, hladnih zatvarača i drugih nedostataka koji uzrokuju lomljenje površine prije otpreme.

Potpuna sljedivost materijala — povezivanje svake šipke s njegovim specifičnim toplinskim taljenjem, certifikatima o sirovinama, evidencijom procesa i rezultatima ispitivanja — obavezan je zahtjev u lancima opskrbe zrakoplovstva i sve se više očekuje u drugim industrijama s velikim rezultatima.

Odabir šipke pravog razreda od legure za visoke temperature

Odabir šipke odgovarajućeg razreda od superlegure zahtijeva balansiranje nekoliko čimbenika specifičnih za primjenu:
