Vanjska cijev električnog zračenja

Name: Vanjska cijev električnog zračenja
Rating: 5 (99 reviews)

Električna grijaća radijacijska cijev je vrsta grijaćeg elementa koji je zatvoren u zaštitni omotač i zagrijava se električnom energijom. Čahura neizravno zrači toplinu do obloge peći i obrađenog izratka i naširoko se koristi u raznim pećima za grijanje u industriji toplinske obrade. Cijev za električno zračenje uglavnom se sastoji od rukavca od legure čelika otpornog na toplinu i grijača, koji je pomoću električne grijaće žice omotan oko jezgre izolacijske keramičke cijevi otporne na toplinu sa spiralnim utorom.
Prednosti ove cijevi za zračenje su:
① Može se zamijeniti na poslu bez utjecaja na proizvodnju;
② Razumnija distribucija energije;
③ Povoljno za strujanje atmosfere unutar peći;
④ S promjenama procesa, prikladno je povećati ili smanjiti snagu peći, prilagoditi kapacitet grijanja i druge prednosti.

Naše radijacijske cijevi dizajnirane su za upotrebu ne samo u domaćoj opremi za toplinsku obradu, već i kao zamjenske komponente za uvezene sustave za toplinsku obradu. Godine 1998. ova je linija proizvoda nagrađena zlatnom medaljom na Nacionalnoj izložbi tehnologije.
Grijaći element (jezgra cijevi) unutar radijacijske cijevi dostupan je u nekoliko konfiguracija: kavezni tip, tip okomite trake namotane i tip otporne žice spiralno namotane. Materijali otporne žice koji se koriste su legure nikal-krom (Ni-Cr) i željezo-krom (Fe-Cr). Površinsko opterećenje obično je projektirano na ≤1 W/cm², s jednocijevnim snagama u rasponu od 3kW do 60kW. Radna temperatura grijača je u rasponu od 500°C do 1300°C.

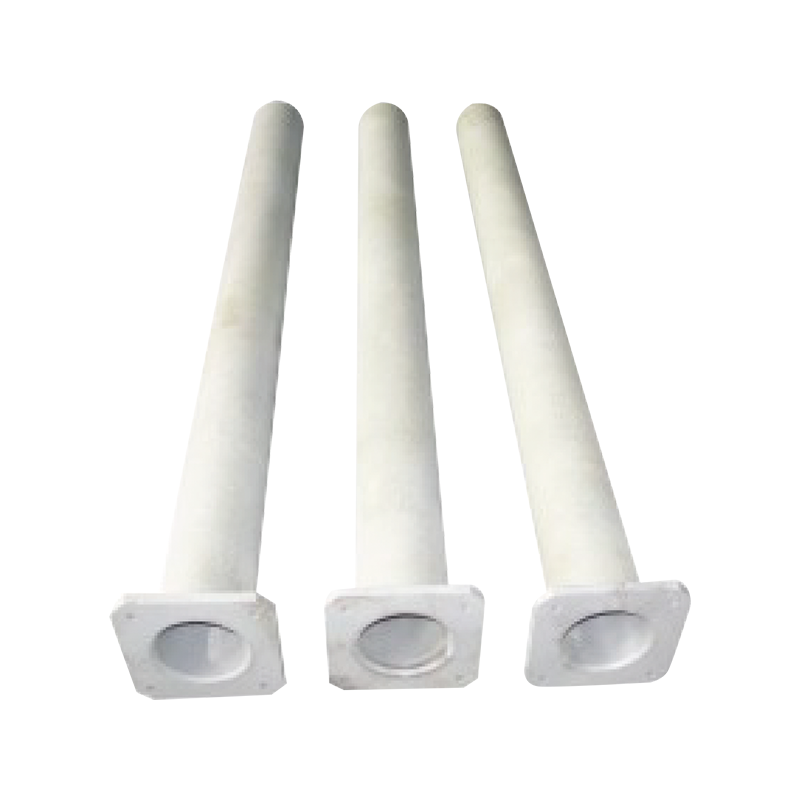

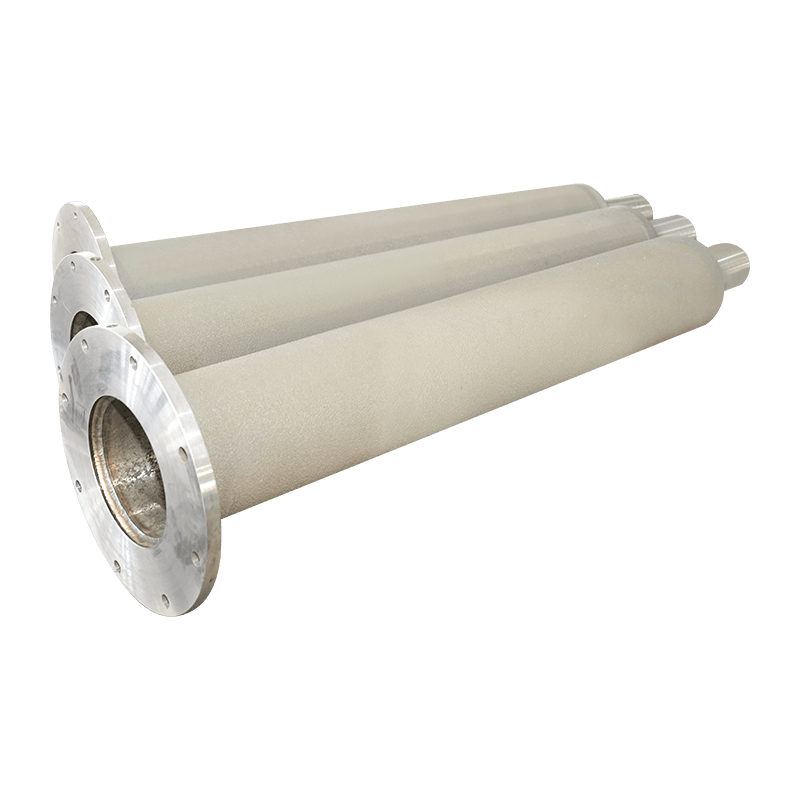

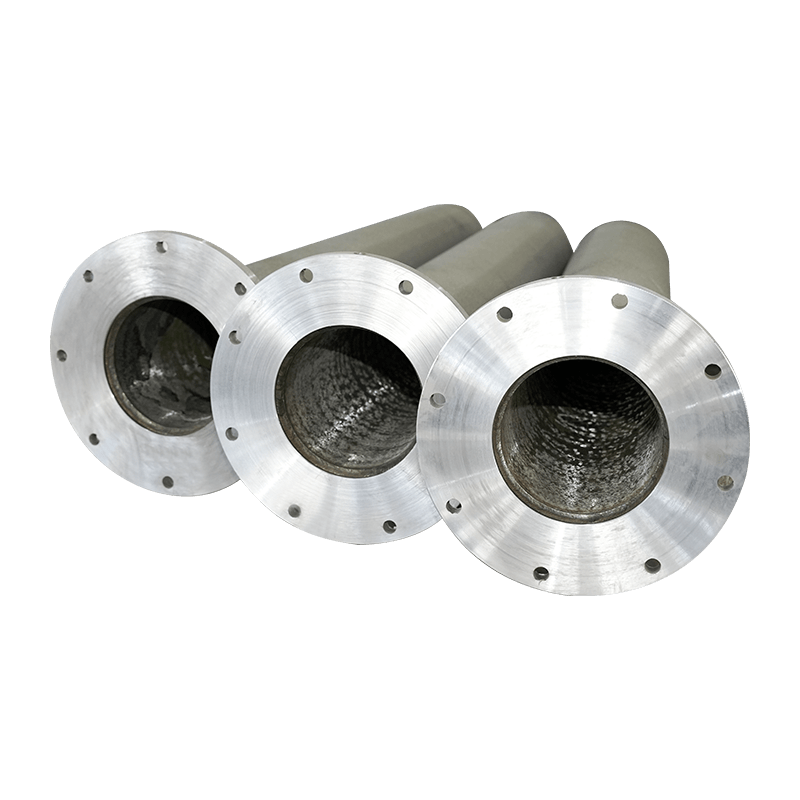

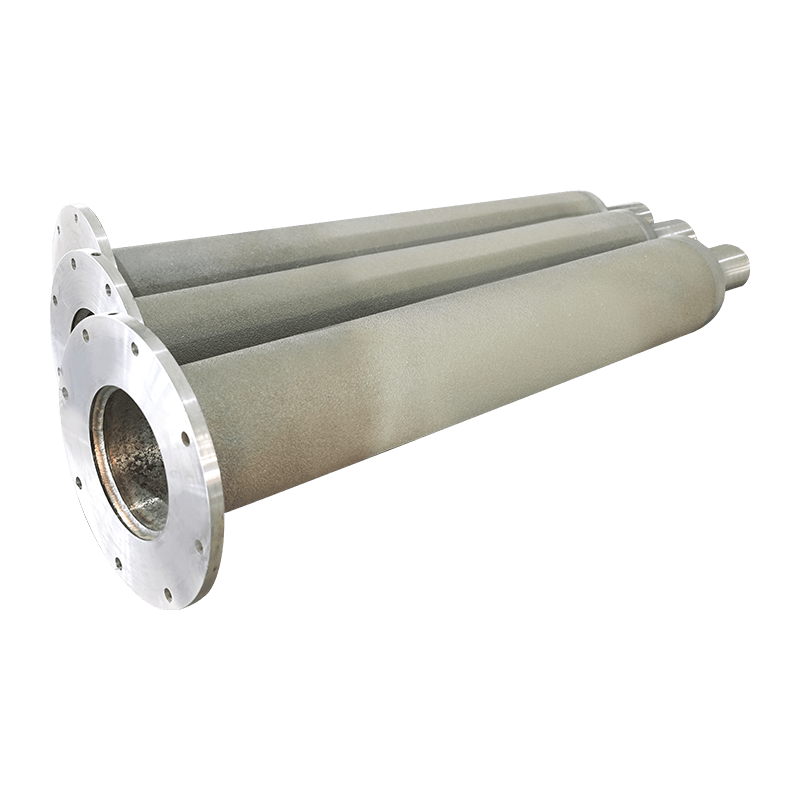

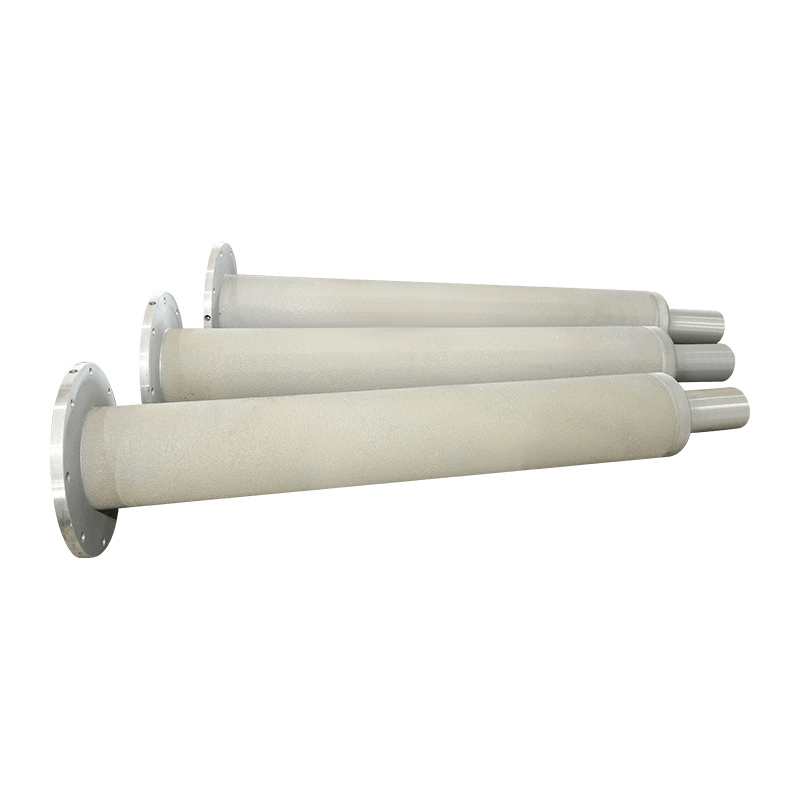

Vanjska zaštitna cijev se proizvodi u tri vrste: centrifugalno lijevane cijevi, valjane i šavne cijevi te bešavne cijevi.
Što se tiče vijeka trajanja:
Peći za kaljenje: ≥1 godina
Peći za kaljenje: ≥3 godine
Plinske radijacijske cijevi: ≥2 godine
Za materijale rukavca cijevi pogledajte tablicu u nastavku.

Upit

PREV：Specijalne keramičke cijevi
DALJE：Jezgra grijanja električne radijacijske cijevi

Tehnički parametri elektrogrijaće legure

Ocjena/uspjeh		1Kr13Al4	0Cr25Als	OCr21Al₆	0Cr2₁Al₆Nb	0Cr27Al₇NO₂	Cr15Ni₆o	Cr2₀Ni₆o	Cr20Ni30
Glavne kemijske komponente %	Cr	12-15 (prikaz, stručni).	23-26 (prikaz, stručni).	19-22 (prikaz, ostalo).	21.0-23.0	26.5-27.8	15-18 (prikaz, ostalo).	20-23 (prikaz, stručni).	20
	AL	4-6	4,5-6,5	5-7	5-7	6-7
	Fe	Ravnoteža	Ravnoteža	Ravnoteža	Ravnoteža	Ravnoteža	Ravnoteža		Ravnoteža
	Re	Odgovarajući iznos	Odgovarajući iznos	Odgovarajući iznos	Odgovarajući iznos	Odgovarajući iznos	Odgovarajući iznos	Odgovarajući iznos	Odgovarajući iznos
	Mo					1,8-2,2
	Nb				0.5	0.5
	Ni						58-62 (prikaz, ostalo).	Ravnoteža	28-32 (prikaz, ostalo).
Maksimalna radna temperatura komponenti ℃		950	1250	1250	1350	1400	1100	1150	1100
Gustoća /cm³		7.4	7.1	7.1	7.1	7.1	8.2	8.4	7.9
Otpornost Ωmm²/m		1,25±0,05	1,42±0,05	1,42±0,05	1,42±0,05	1,53±0,05	1,13±0,05	1,14±0,05	1,04±0,05
Temperaturni koeficijent otpora × 10-51 ℃		15	5	5	5	-1	14	8.5
Talište ℃		1450	1500	1500	1500	1520	1390	1400	1390
Vlačna čvrstoća MPa		588-735 (prikaz, ostalo).	637-784 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	637-784 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	637-784 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	686-784 (prikaz, ostalo).	637-784 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	637-784 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	637-784 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).
Elongacija %		>14	>12	>12	>12	>12	>20	>20	>20
Smanjenje površine %		65-75 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	65-75 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	65-75 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	65-75 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	65-75 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	60-75 (prikaz, stručni).	60-70 (prikaz, ostalo).	65-75 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).
Broj zavoja		>5	>5	>5	>5	>5
Tvrdoća		200-260 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	200-260 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	200-260 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	200-260 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	200-260 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	130-150 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	130-150 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	130-150 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).
Organizacija		Feriti (F)	Feriti (F)	Feriti (F)	Feriti (F)	Feriti (F)	Austenitni (A)	Austenitni (A)	Austenitni (A)
magnetizam		magnetizam	magnetizam	magnetizam	magnetizam	magnetizam	Nemagnetski	Nemagnetski	Nemagnetski
magnetizam		magnetizam	magnetizam	magnetizam	magnetizam	magnetizam	Nemagnetski	Nemagnetski	Nemagnetski
